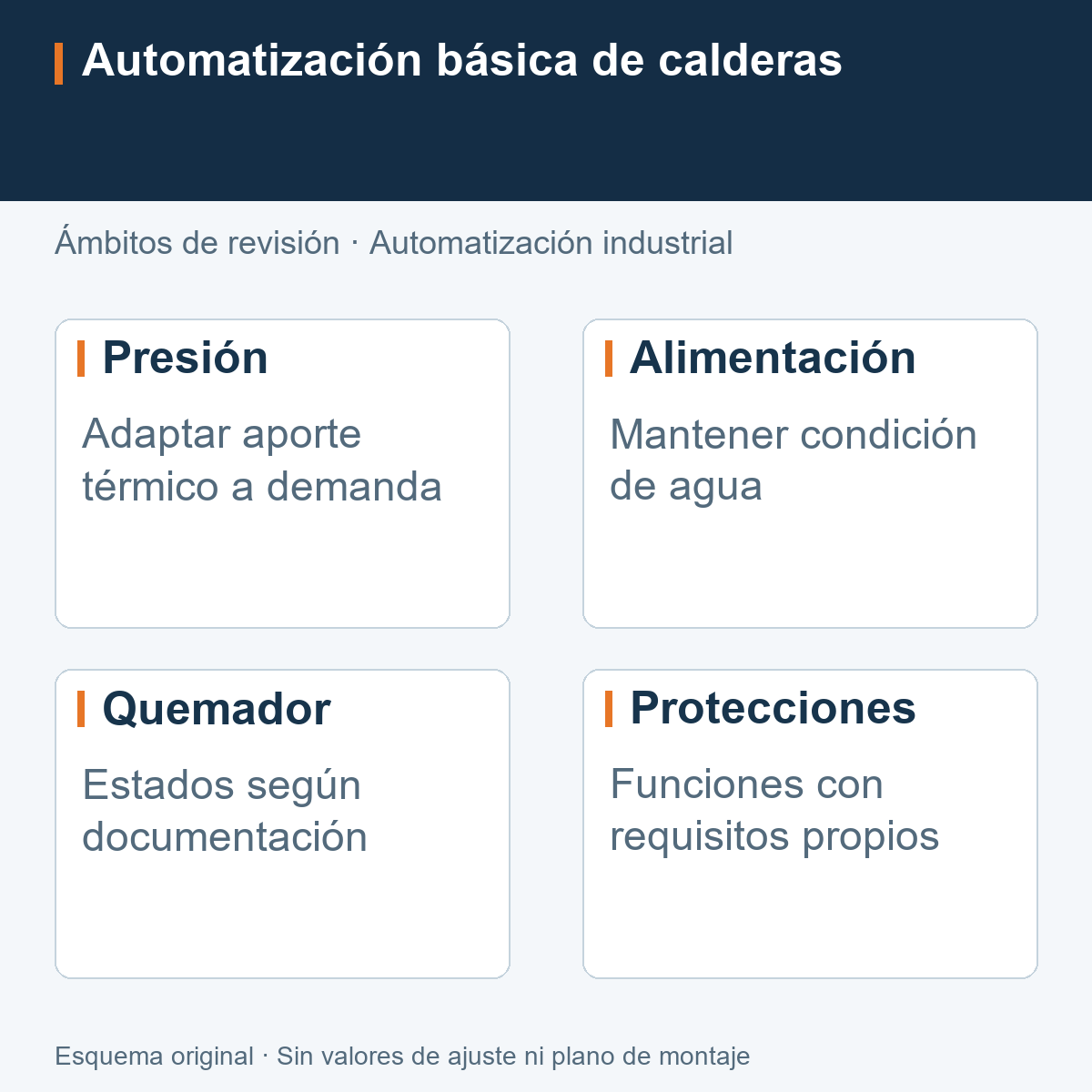

Automatizar una caldera requiere definir qué debe hacer el equipo durante cada condición de operación. La presión del vapor, la alimentación de agua y la combustión están relacionadas, pero tienen objetivos y límites diferentes. Antes de elegir un controlador o una pantalla, conviene identificar esas funciones y revisar la documentación de la caldera y del quemador.
El alcance básico consiste en organizar regulación, secuencias, información al operador y respuesta ante condiciones anormales. Este artículo explica cómo preparar esa definición. No contiene una secuencia de encendido, valores de ajuste ni instrucciones para modificar protecciones. En una instalación existente de Paraguay, la modernización debe partir de la configuración comprobada y del análisis competente del equipo.
Empezar por la operación que necesita la planta
El relevamiento debe describir la demanda de vapor, los horarios de servicio y las variaciones que la caldera debe atender. También debe identificar qué maniobras realiza actualmente el operador, qué condiciones impiden funcionar y qué antecedentes de falla existen. Una demanda estable y una demanda con cambios frecuentes pueden plantear necesidades diferentes de regulación y supervisión.
Conviene distinguir las dificultades del proceso de las limitaciones del sistema de control. Si falta capacidad térmica o existe una restricción en la alimentación de agua, incorporar una pantalla no resolverá esa condición física. El documento inicial puede registrar cada problema, la evidencia disponible y la función que se pretende mejorar. Esa relación permitirá evaluar posteriormente si la modificación cumplió su objetivo.
Regular presión de vapor con límites definidos
La regulación de presión busca adaptar el aporte de calor a la demanda de vapor, dentro del funcionamiento permitido por el conjunto caldera y quemador. Según la construcción, la respuesta puede utilizar etapas o modulación. La guía de planificación de Bosch presenta el control de caldera como coordinación de funciones específicas; no todas las configuraciones admiten la misma forma de regulación.
Es necesario conocer la capacidad de modulación, las restricciones del combustible y el comportamiento de los actuadores. La presión elegida debe proceder del diseño y de las necesidades confirmadas de los consumidores. No corresponde adoptar una consigna por comparación con otra planta. Los cambios de regulación también deben considerar cómo se mantienen las funciones que limitan condiciones peligrosas independientemente del objetivo de producción.
Mantener el inventario de agua
La alimentación de agua busca sostener una condición de nivel adecuada para la caldera. Spirax Sarco describe sistemas de control por encendido y apagado y sistemas modulantes. La elección depende del equipo y de su comportamiento. En un sistema modulante, la alimentación puede variar de forma continua dentro de sus límites; eso exige considerar la válvula o bomba utilizada y la información de nivel disponible.
El nivel observado puede cambiar durante una variación de carga sin representar directamente la misma variación del inventario de agua. Por eso, el proyecto debe documentar qué estrategia está instalada y en qué condiciones resulta válida. Una modernización básica debe comprobar esa relación antes de cambiar escalas, filtros o respuestas del controlador para hacer que la tendencia parezca más estable.

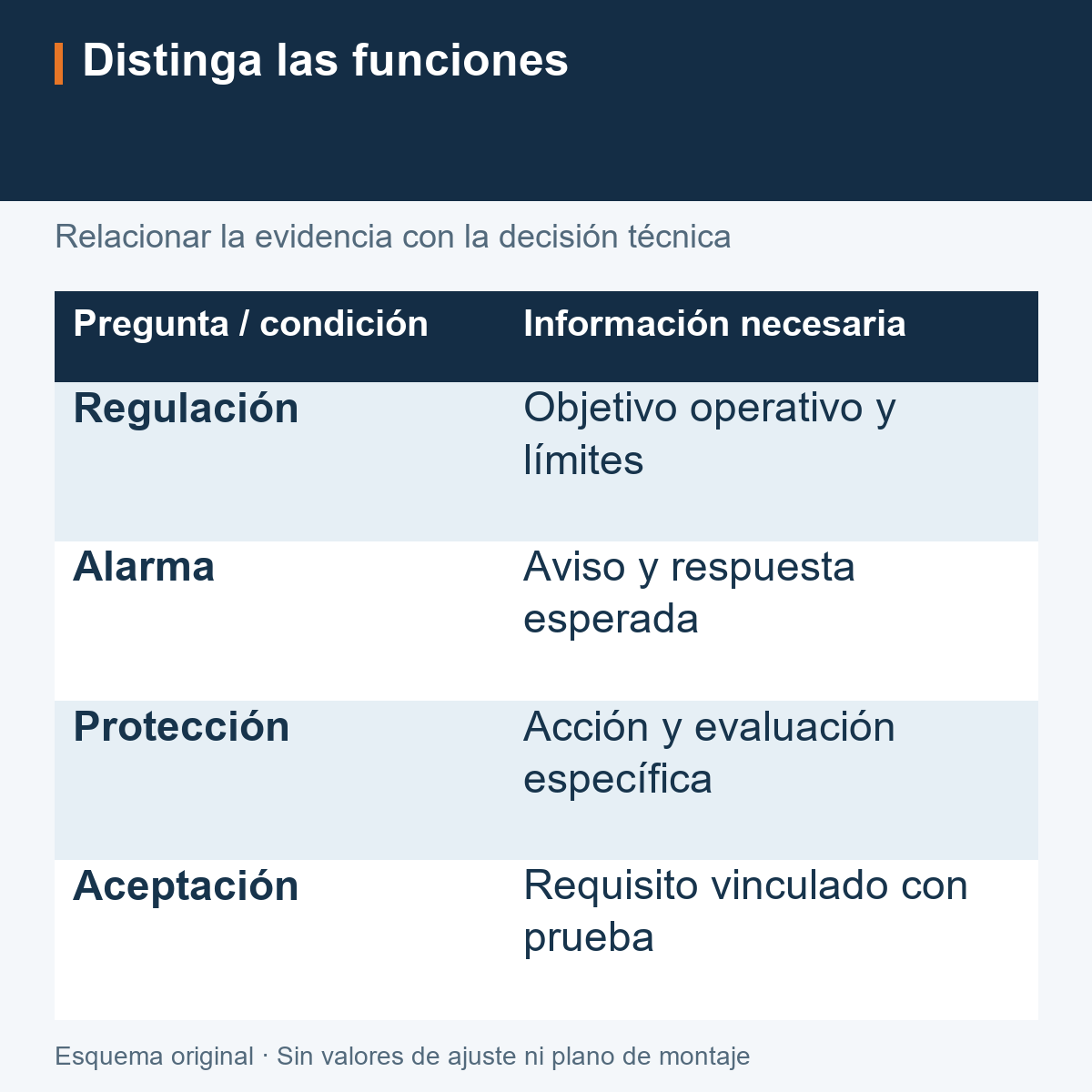

Diferenciar regulación, alarma y protección
La regulación busca mantener una variable alrededor de su objetivo. Una alarma informa una condición que requiere atención y debe indicar qué respuesta se espera del operador. Una protección actúa según una función definida para limitar un riesgo. Sus requisitos de independencia, prueba y disponibilidad deben evaluarse para la instalación concreta; utilizar un PLC no acredita automáticamente una función de seguridad.
La documentación debe identificar quién recibe la información, qué acción automática ocurre y qué condiciones permiten restituir el funcionamiento. Una alarma de nivel bajo no debe tratarse como un simple inconveniente de pantalla. Spirax Sarco explica que la exposición de superficies calientes por falta de agua puede comprometer la caldera. El control ordinario de alimentación y la protección correspondiente deben conservar sus objetivos diferenciados.
Documentar los estados del quemador
La secuencia del quemador debe proceder del fabricante y del diseño aprobado. Para preparar la automatización, resulta útil describir los estados visibles para el operador: disponible, en una fase de secuencia, en servicio, detenido o bloqueado por una condición. Esos nombres son una propuesta de presentación; las transiciones reales y sus requisitos deben comprobarse en la documentación específica.
La pantalla debería permitir reconocer el estado actual y la condición que impide avanzar, sin sugerir que el operador fuerce una transición. Si hay un bloqueo, debe mantenerse la información necesaria para investigar su origen. El restablecimiento no debe ocultar una falla pendiente ni permitir repetir intentos fuera de las condiciones previstas por el fabricante. Este artículo no reemplaza ese procedimiento.
Preparar una interfaz útil para el operador
La información principal debe permitir comprender presión, nivel, condición de combustión y disponibilidad de auxiliares relevantes. Mostrar todas las señales con igual importancia dificulta reconocer qué limita el servicio. Conviene agrupar la información por función y utilizar nombres que coincidan con la documentación y con los equipos identificados en campo.
Una lectura necesita unidad, condición de validez y contexto. Si el sistema no recibe un dato confiable, la interfaz debe reflejar esa condición según la estrategia aprobada, en vez de presentar un valor antiguo como actual. Las órdenes también necesitan condiciones claras: quién puede emitirlas, en qué modo y con qué confirmación. La facilidad de operación debe comprobarse mediante tareas reales previstas para ese equipo.
Definir modos y transferencia de mando
El proyecto debe explicar qué significa cada modo disponible y quién controla los actuadores en cada caso. La existencia de mando manual no autoriza a eliminar condiciones de protección. Debe quedar claro qué acciones permanecen limitadas y qué información recibe el operador durante una transferencia de mando.
Conviene analizar una situación hipotética: un auxiliar queda bajo mando local mientras la sala de control solicita funcionamiento automático. El diseño debe resolver cómo se informa esa condición y qué respuesta corresponde. La solución depende de la arquitectura y de la evaluación de riesgos. Documentar el caso permite identificar contradicciones antes de poner el sistema en servicio; no determina por sí mismo una lógica universal de permisos.
Registrar eventos que ayuden a explicar una parada
Un historial básico debería conservar los cambios relevantes de estado, los avisos y las condiciones disponibles en el momento de una detención. El objetivo es reconstruir qué ocurrió y en qué orden. La resolución temporal y el período de conservación deben elegirse según los fenómenos que se busca observar y la infraestructura disponible.
Antes de pedir más datos, conviene revisar los que ya existen. Un evento sin identificación de equipo o con una hora incorrecta puede ser difícil de interpretar. También debe distinguirse una parada ordenada de un bloqueo por condición anormal. Las tendencias ayudan a formular hipótesis, pero la coincidencia temporal entre dos señales no confirma una causa. Los registros deben acompañar la investigación técnica.
Preparar la verificación de la modificación
La aceptación debe vincular cada requisito con una comprobación acordada. Si se pretende mejorar la identificación de bloqueos, la prueba debe verificar que el operador reconoce la condición y dispone de información suficiente. Si se modifica la regulación, corresponde evaluar su comportamiento en condiciones permitidas y representativas, mediante el procedimiento aprobado para el equipo.
Las pruebas de protecciones deben ser definidas y realizadas por personal competente, con métodos apropiados a la instalación. No deben improvisarse fallas ni deshabilitarse dispositivos para completar una demostración. Conviene conservar versiones, respaldos, resultados y pendientes. Una prueba favorable de pantalla no verifica automáticamente el comportamiento físico del quemador, la alimentación ni las funciones destinadas a limitar riesgos.
Delimitar el alcance de una consulta
Reúna identificación del equipo, documentación disponible, arquitectura actual y descripción de la función que desea mejorar. Añada las restricciones de parada, las responsabilidades de los proveedores y los resultados esperados que puedan comprobarse. Esa información permite discutir una modernización concreta sin confundir automatización con aumento garantizado de capacidad.
Puede revisar el servicio publicado de automatización industrial de TECNICAT. El alcance aplicable a una caldera debe acordarse después de evaluar documentación, equipo y requisitos. Las estrategias avanzadas de coordinación de combustión y alimentación requieren una definición adicional y se desarrollan en otro artículo del lote.
