Medición de caudal de vapor: masa, compensación y condiciones reales de instalación.

Medir vapor permite conocer cómo se distribuye un servicio térmico entre procesos. Para interpretar el resultado, primero hay que definir qué cantidad interesa: volumen en las condiciones de la línea, masa transferida o energía asociada. Esas magnitudes tienen relaciones físicas, pero una lectura de caudal no las representa automáticamente a todas.

Una especificación para una planta de Paraguay debe incluir el estado del vapor, las condiciones de operación y el propósito del dato. Este artículo desarrolla criterios para preparar esa información y evaluar una medición aplicada. El principio general de un caudalímetro vortex ya tiene un artículo propio en el blog; aquí el foco está en las condiciones que permiten utilizar e interpretar el resultado.

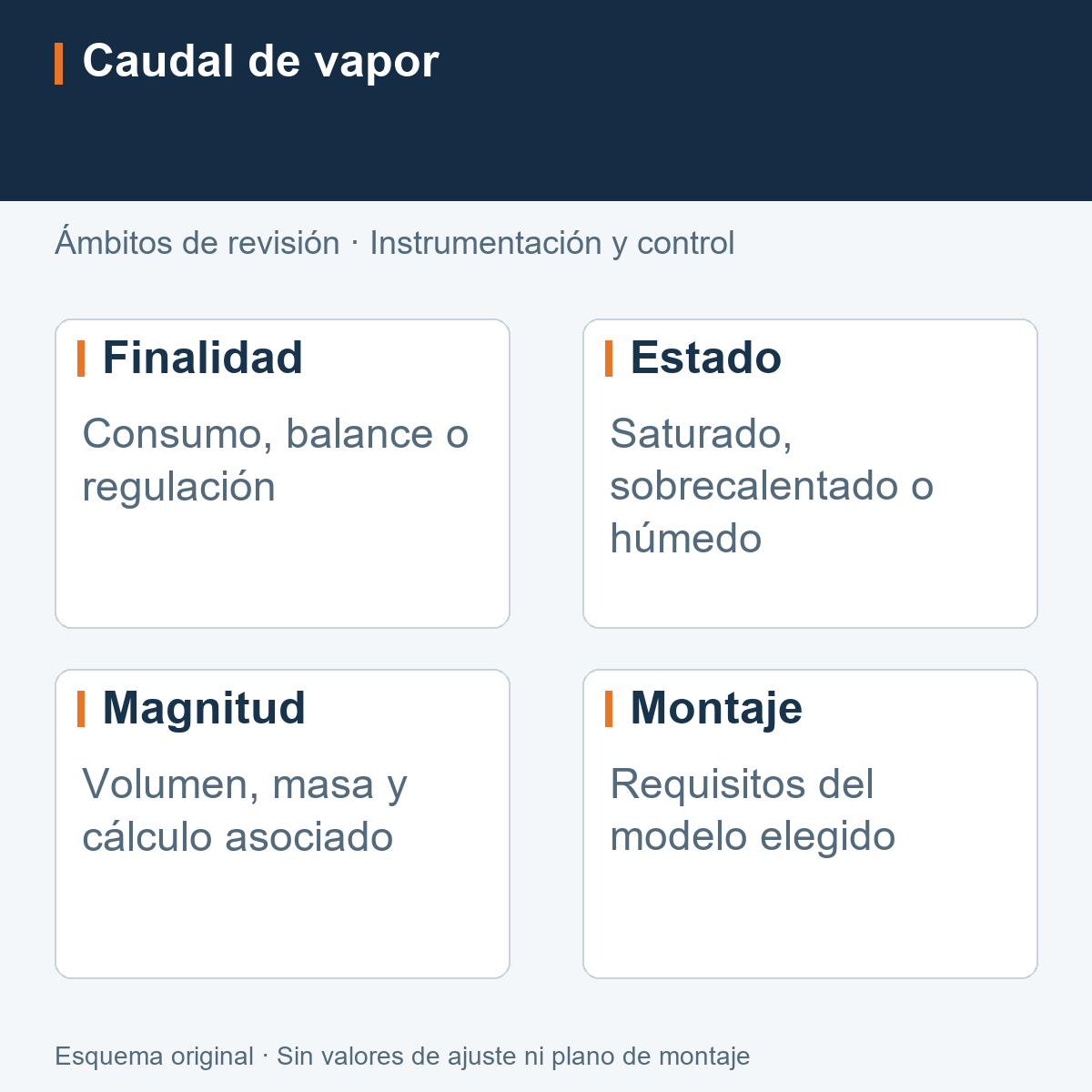

Precisar qué decisión utilizará la medición

El dato puede servir para distribuir consumos, seguir una demanda, preparar un balance o alimentar una función de control. Cada finalidad necesita requisitos diferentes de actualización, disponibilidad y evaluación de incertidumbre. Una indicación orientativa para operación no equivale a una medición destinada a asignar costos entre áreas.

Conviene registrar el punto de entrega, el período de integración y las condiciones excluidas del cálculo. Si se comparan consumos entre turnos, también importa conocer la actividad del proceso y las condiciones del servicio. Un valor de masa por hora necesita contexto para explicar una diferencia. La medición debe responder una pregunta concreta antes de convertirse en un indicador de desempeño que nadie pueda interpretar.

Distinguir volumen y masa

El volumen ocupado por el vapor depende de su estado. Para convertir un caudal volumétrico en caudal másico se necesita la densidad correspondiente. La guía de instrumentación de Spirax Sarco explica esta compensación: utilizar una densidad fija puede producir una conversión inadecuada si cambian las condiciones de operación.

Es necesario comprobar qué entrega el equipo seleccionado. Algunos dispositivos realizan cálculos internos con información adicional; otros necesitan un computador de caudal o un cálculo en el sistema receptor. La especificación debe distinguir la variable medida del resultado calculado y explicar el origen de cada entrada. Un nombre de pantalla como “consumo de vapor” resulta insuficiente si no indica unidad y método de conversión.

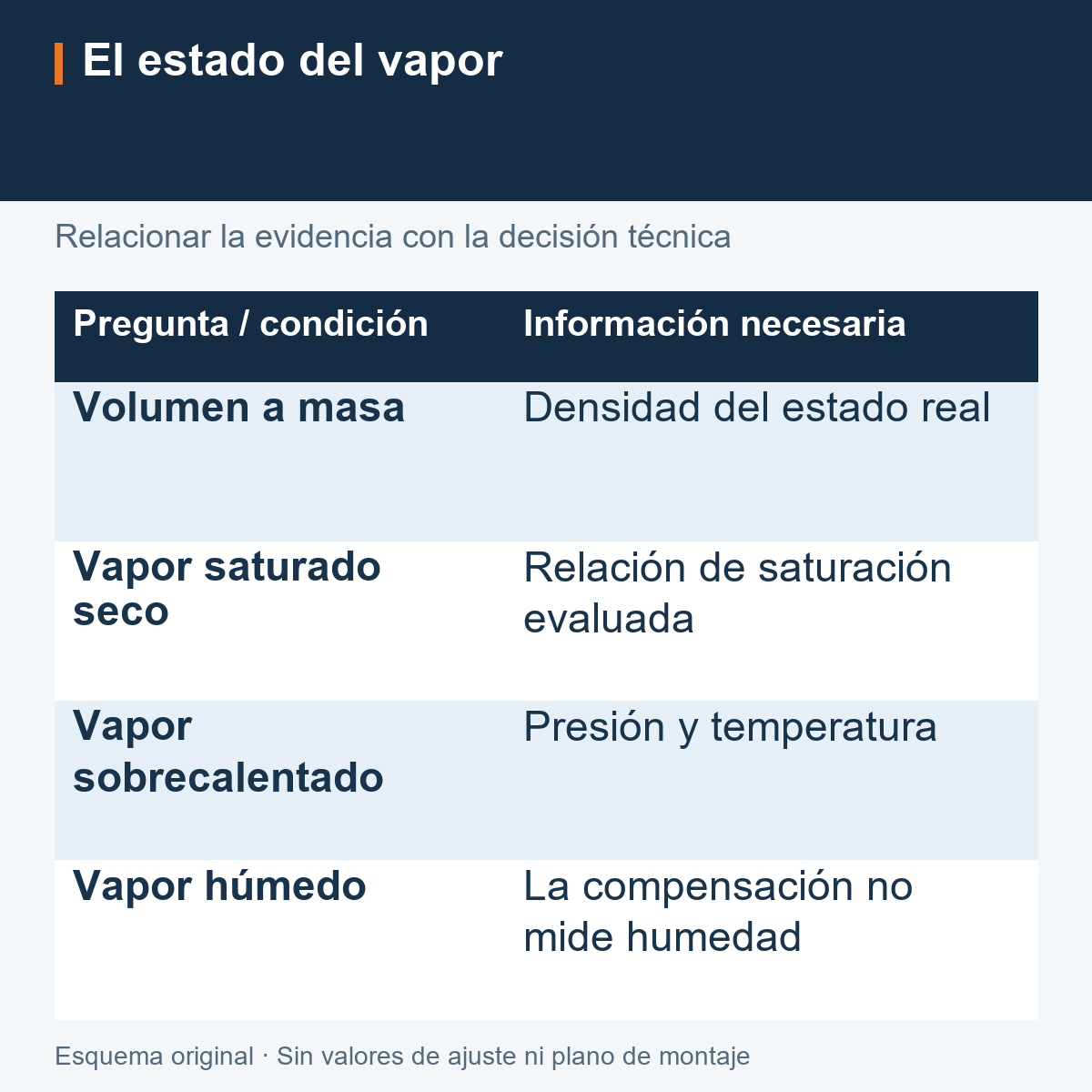

Identificar vapor saturado, sobrecalentado y húmedo

Para vapor saturado seco, presión y temperatura están vinculadas por la condición de saturación. En vapor sobrecalentado, la determinación del estado requiere considerar ambas variables. El método de compensación debe ser compatible con la condición real del servicio y con las capacidades documentadas del sistema elegido.

La presencia de humedad plantea otra limitación. Aplicar una tabla de vapor seco no identifica por sí solo la fracción líquida ni corrige automáticamente sus efectos. La especificación debería registrar lo que se conoce del estado del vapor y lo que debe comprobarse. Si la calidad del servicio es incierta, esa incertidumbre debe evaluarse antes de atribuir al caudalímetro toda diferencia observada en el balance.

Revisar el conjunto de medición

La comparación entre tecnologías debe considerar el elemento instalado, los transmisores que necesita, el cálculo y las conexiones con el sistema de planta. La documentación de Spirax Sarco distingue diferentes principios de medición de vapor. No existe una selección válida únicamente por diámetro de tubería o por el nombre de la tecnología.

Conviene comprobar los límites declarados para presión, temperatura, caudal y estado del fluido. También interesa conocer las condiciones bajo las cuales se declara el desempeño. Una cifra de exactitud del catálogo no describe automáticamente la instalación completa. El montaje, el procesamiento del dato y la información utilizada para compensar deben revisarse junto con el instrumento y su configuración concreta.

Comprobar el rango operativo

El relevamiento debe incluir demanda mínima habitual, demanda normal, máximos esperados y períodos sin consumo. Un equipo seleccionado solo por el máximo puede tener limitaciones para observar consumos pequeños. A la vez, una medición adecuada en régimen estable puede comportarse de manera diferente durante transitorios fuera de las condiciones documentadas.

Cuando faltan registros, el proyecto puede establecer una etapa de relevamiento antes de cerrar la selección. Las estimaciones deben identificarse como tales y explicar su origen. No corresponde presentar un rango supuesto como una condición medida. La decisión de compra debería mostrar qué datos están confirmados y qué margen de evaluación queda pendiente.

Considerar la instalación física

Los requisitos de montaje dependen del modelo y de la tecnología. Deben revisarse tramos de tubería, perturbaciones cercanas, orientación y condiciones de acceso según el manual. Un esquema genérico no permite fijar longitudes universales ni reemplazar la evaluación del tramo existente.

También importa el comportamiento del condensado y la condición de la línea durante arranques o cambios de demanda. La intervención sobre vapor requiere procedimientos específicos de aislamiento y trabajo seguro. La ubicación de un instrumento debería permitir mantenimiento y verificación sin imponer maniobras improvisadas. Si el tramo disponible no cumple los requisitos del fabricante, corresponde evaluar alternativas documentadas antes de aceptar una instalación que limite la interpretación del resultado.

Mantener coherencia entre presión, temperatura y cálculo

La referencia de presión utilizada en un cálculo debe coincidir con la que necesita el método. Si una tabla requiere presión absoluta, una lectura relativa necesita una conversión correctamente definida. Esa condición debe quedar explícita en la documentación, junto con unidades y escalas.

Las entradas también deben corresponder al punto de medición y a su condición de operación. Utilizar una temperatura tomada en un lugar diferente puede requerir una evaluación adicional. Si falla una entrada de compensación, el sistema debe tratar esa condición según la estrategia aprobada e informar la validez del resultado. Conservar un número en pantalla sin explicar que falta una variable puede inducir a usar un dato que ya no representa el cálculo previsto.

Separar medición de masa y evaluación de energía

La energía entregada a un proceso depende del estado de entrada y de la condición de salida relevante para el balance. La masa de vapor es una parte de esa evaluación. Para estimar una transferencia térmica también deben definirse el límite del balance y las propiedades utilizadas.

Un ejemplo hipotético es la comparación entre dos equipos con igual masa de vapor recibida y diferentes condiciones de retorno. El balance térmico no puede cerrarse únicamente con la lectura de entrada. La aplicación debe explicar qué entradas y salidas incluye, qué supuestos adopta y qué datos faltan. Este criterio evita transformar una medición de caudal en una afirmación de eficiencia que todavía no está sustentada.

Preparar una comprobación de consistencia

Antes de atribuir una diferencia al medidor, conviene revisar unidades, período de integración, condiciones de vapor y límites del balance. Si se comparan datos de dos puntos, debe comprobarse que no existen consumos intermedios, acumulaciones o períodos de registro distintos que expliquen la discrepancia.

La verificación del instrumento debe seguir su documentación y el método acordado. Una comparación de tendencias puede mostrar coherencia operativa, pero no equivale por sí sola a una calibración trazable. El informe debería distinguir prueba de comunicación, revisión del cálculo y evaluación metrológica. Cada resultado responde una pregunta diferente y necesita evidencia suficiente para sostener la conclusión correspondiente.

Datos para una consulta de selección

Prepare finalidad de la medición, estado del vapor, presiones y temperaturas, rango de caudal, diámetro y disposición del tramo. Añada la información disponible sobre condensado, el sistema receptor y el método previsto de integración. Los datos faltantes deben aparecer en la consulta para que puedan evaluarse antes de seleccionar.

Puede ampliar los principios de medición en el artículo sobre caudalímetro vortex y consultar el alcance de instrumentación y control de TECNICAT. La propuesta concreta debe revisarse para las condiciones del servicio; ninguna tecnología garantiza por su nombre que todo vapor pueda medirse con el mismo desempeño.
