Una hoja de datos de instrumentación reúne la información necesaria para evaluar un instrumento y revisar su adecuación al proyecto. Debe permitir distinguir condiciones de proceso confirmadas, requisitos de medición y opciones todavía pendientes. Su utilidad depende de que cada dato tenga una unidad, una referencia y un responsable.
Identificación y revisión
Como estructura documental original, proponemos comenzar por proyecto, servicio del instrumento, identificación, ubicación prevista y revisión. Añada fecha, autor, responsable de validación y documentos relacionados. El código de identificación debe seguir la convención acordada en el proyecto.

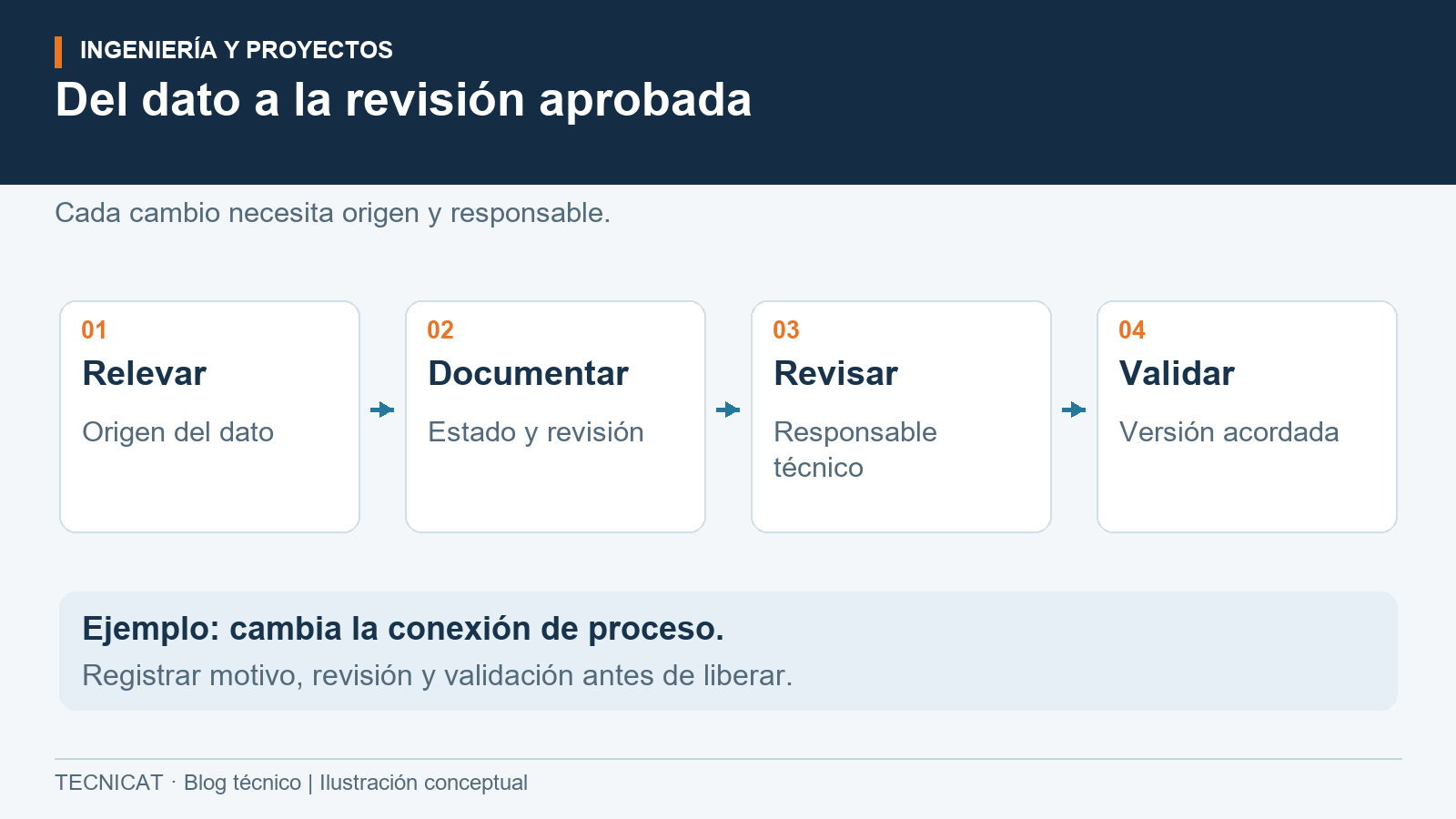

Es conveniente registrar de dónde provienen los datos: relevamiento, documento de proceso, requisito del usuario o ficha de equipo. Cuando un dato cambie, la revisión debe señalarlo. Una copia enviada a compras sin control de revisión puede dejar de coincidir con la decisión técnica vigente.
Datos del proceso y de la medición
Describa fluido y composición relevante, presión y temperatura de operación, valores extremos conocidos y condiciones ambientales. Para la variable medida, registre referencia, unidad y valores mínimo, habitual y máximo. Separe estos valores del rango que se propone configurar.
La ficha EJX110A ilustra por qué conviene separar campos: identifica límites de rango y amplitud, condiciones de operación, materiales y requisitos eléctricos. No deben copiarse sus cifras a una hoja destinada a otra familia o construcción. Si falta información de compatibilidad, marque el campo como pendiente de evaluación.
Montaje, materiales y señal
Documente conexión de proceso, materiales en contacto con el fluido, accesibilidad y restricciones de montaje. Añada alimentación y tipo de señal o comunicación requerido por el sistema receptor. La instalación y el conexionado final deben comprobarse en los manuales del equipo elegido.
| Bloque propuesto | Información que debe quedar clara |
|---|---|
| Proceso | Fluido, presión, temperatura y origen de los datos |
| Medición | Variable, referencia, unidad y condiciones de uso |
| Montaje | Conexión, materiales, ambiente y acceso |
| Integración | Señal, alimentación y receptor previsto |
| Control documental | Revisión, validación y pendientes |
Revise los pendientes antes de comprar

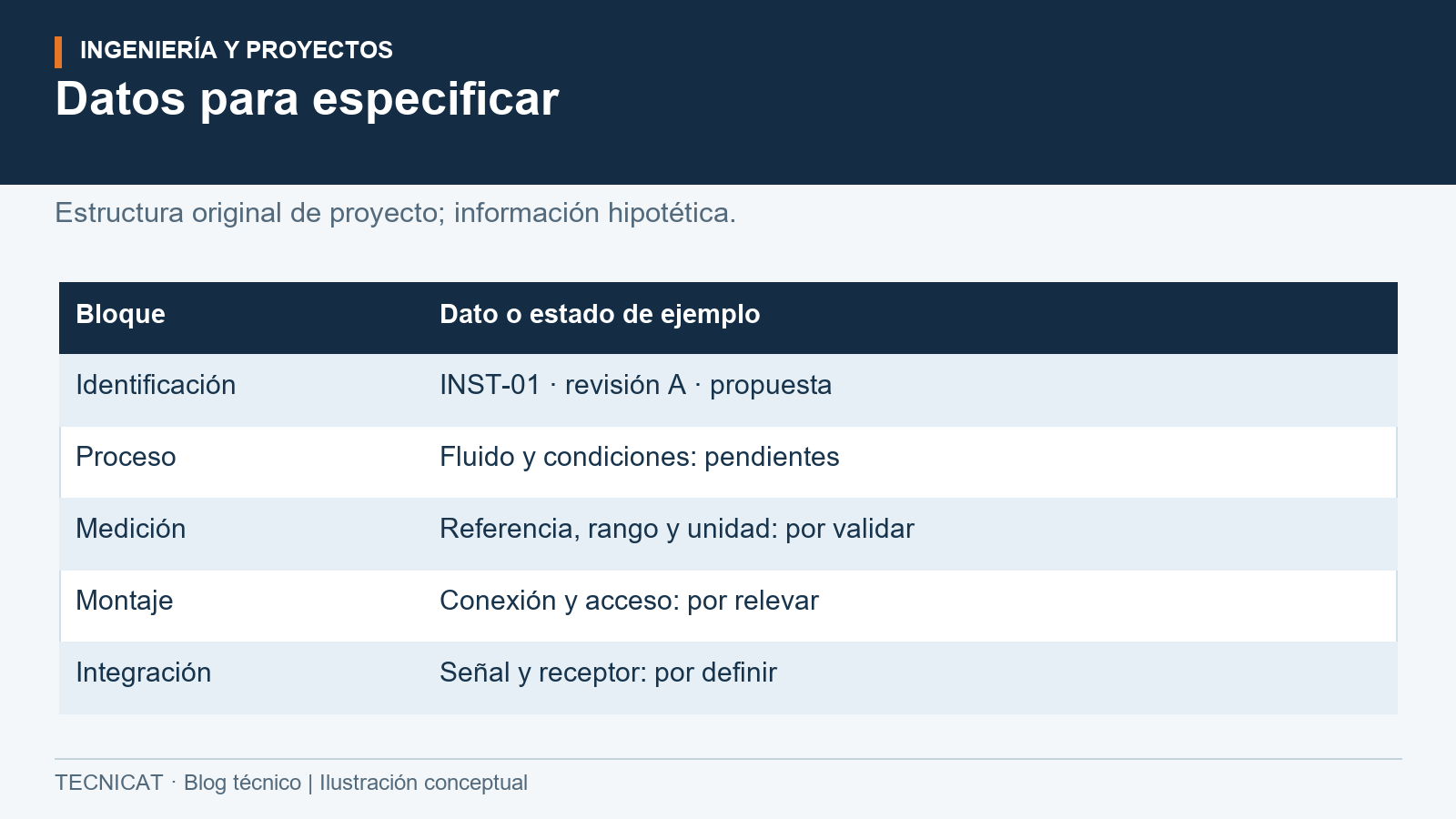

Un campo vacío puede significar que falta información; no debe interpretarse automáticamente como «no aplica». Diferencie dato confirmado, propuesta y pendiente. En el ejemplo ilustrado, las celdas son hipotéticas y la hoja es propia; no reproduce un formulario ISA ni certifica cumplimiento de una norma.
Antes de liberar una especificación, acuerde quién valida el proceso y quién revisa la correspondencia con la configuración ofrecida. Conserve las consultas y respuestas que hayan cambiado el requerimiento.
Separe la necesidad del proceso de la solución propuesta
La hoja debería permitir leer el requerimiento sin confundirlo con las prestaciones del equipo ofrecido. Un campo describe, por ejemplo, el intervalo que se necesita medir; otro identifica el rango admisible de una configuración candidata. Si ambos se mezclan, resulta difícil saber si el fabricante cumple la necesidad o si el requerimiento se adaptó al producto disponible.
Como estructura propia, puede utilizar columnas para «dato requerido», «propuesta» y «estado de revisión». La columna de requerimiento pertenece a la definición del proyecto. La propuesta debe conservar su documento de origen y la configuración a la que corresponde. El estado indica si la comparación está confirmada o necesita aclaración.
Ejemplo hipotético: una hoja requiere presión diferencial y una oferta declara únicamente una presión máxima soportada. Esos campos responden a preguntas distintas. La ficha EJX110A separa rango, amplitud y presión de trabajo, y ayuda a reconocer qué información falta. No es suficiente marcar «cumple» porque la cifra de la oferta parece mayor.
Describa las condiciones que afectan la evaluación
Para el proceso, registre los valores normales y los extremos conocidos junto con su condición de ocurrencia. Una temperatura de limpieza, una condición de arranque y una temperatura habitual no deberían quedar reunidas en un único número sin explicación. Si alguno de esos datos no está confirmado, identifique quién debe validarlo antes de utilizarlo para seleccionar.
La ficha EJX110A distingue temperatura ambiente y de proceso, y advierte que opciones o aprobaciones pueden afectar los límites. Esa distinción sirve como referencia documental: la hoja debe permitir evaluar el conjunto en sus condiciones de uso, sin trasladar automáticamente los límites de esa familia a otros equipos.
También conviene describir el fluido con suficiente precisión para revisar compatibilidad. Un nombre general puede dejar pendientes composición o concentración relevantes. La propuesta documental es registrar la información disponible y la evaluación que falta; no completar materiales por costumbre ni suponer que el proceso se mantiene igual en todas sus etapas.
Identifique qué incluye físicamente el suministro
El nombre del instrumento puede dejar fuera accesorios necesarios para la instalación. La hoja puede remitir a un documento de alcance que identifique soporte, conexiones, elementos de montaje o componentes de toma de presión cuando correspondan. El manual EJX/EJA-E trata montaje y líneas de impulso, pero el conjunto concreto debe definirse para el proyecto.
Pregunte dónde termina la responsabilidad de cada suministro. Si una oferta comprende únicamente el transmisor, no debería compararse sin aclaración con otra que incluye un conjunto de montaje. Esta separación permite a compras revisar diferencias de alcance además de precio y evita interpretar como accesorio incluido algo que sigue pendiente.
La hoja tampoco sustituye un plano. Puede indicar el tipo de conexión requerido y remitir al dibujo aprobado que contiene orientación y dimensiones. Cuando esos documentos difieren, registre la discrepancia para resolverla. La solución requiere una definición técnica, no elegir silenciosamente el documento más reciente que se encuentra en una carpeta.
Integración: documente lo que acepta el receptor
La señal solicitada debe describirse junto con el receptor previsto. Identifique tipo de entrada o comunicación, alimentación disponible según el diseño y referencias al esquema correspondiente. Una descripción como «compatible con el PLC» necesita respaldo en las características del módulo y del instrumento.
El manual EJX/EJA-E incluye cableado y relación entre tensión y carga. Esta información sustenta la necesidad de revisar el diseño eléctrico de la configuración elegida. La hoja puede registrar el requisito y el documento donde se comprobará; no necesita incorporar un esquema improvisado que parezca válido para cualquier variante.
Si se solicita información adicional, como un estado o una variable por comunicación, descríbala por separado. Su disponibilidad puede depender de opciones. La ficha EJX110A ofrece un ejemplo de funciones condicionadas por configuración, por lo que el nombre de la familia por sí solo no demuestra que todas estén incluidas.
Dé tratamiento explícito a los datos pendientes
Un pendiente útil tiene descripción, responsable, documento esperado y efecto sobre la decisión. «Confirmar conexión» puede resultar demasiado breve; es mejor precisar qué dato falta y qué parte del suministro depende de él. La fecha prevista para resolverlo ayuda a coordinar el proyecto, pero no reemplaza su validación.
Distinga un pendiente que impide seleccionar de una información que puede completarse en una etapa posterior. Esa clasificación debe acordarla el responsable técnico. El artículo no establece qué campos pueden omitirse para comprar; propone hacer visible la decisión y su fundamento.
En un proyecto de Paraguay con participantes de distintas áreas, conviene que la respuesta a una consulta llegue al documento controlado. Un mensaje suelto puede aclarar un punto a una persona sin actualizar la hoja utilizada por las demás. Registre la respuesta y su origen en la revisión correspondiente.
Compare ofertas con una misma base documental
Para evaluar alternativas de suministro, utilice la misma revisión del requerimiento e identifique excepciones. Una oferta puede cumplir el rango solicitado y dejar pendiente materiales o señal. La comparación debería mostrar esos estados por campo, sin convertir una coincidencia parcial en aceptación del conjunto.
Las condiciones declaradas por el proveedor deben quedar asociadas al código completo y a la ficha aplicable. Si la oferta menciona una prestación de catálogo, solicite aclarar cómo se aplica a la configuración propuesta. Este criterio deriva de que las especificaciones del EJX110A distinguen construcciones y opciones; no implica que se deba seleccionar ese modelo.
La revisión de ingeniería debe resolver las diferencias técnicas antes de que compras trate las propuestas como equivalentes. La hoja ayuda a documentar esa decisión, pero no concede por sí misma aprobación de compra ni demuestra que el instrumento instalado conservará todas las condiciones previstas.
Mantenga la hoja durante la entrega del proyecto
Cuando se define el equipo, registre la configuración finalmente aceptada y los documentos que la respaldan. Si una modificación posterior cambia el montaje, el rango o la señal, revise también sus referencias. El objetivo es que la hoja siga describiendo el instrumento que efectivamente integra el proyecto.
La entrega documental puede identificar hoja vigente, ficha de fabricante, manual aplicable y pendientes que las partes hayan reconocido. Esta es una organización original, sin reproducción de formularios protegidos ni declaración de cumplimiento ISA. Permite que mantenimiento encuentre el origen de una selección y distinga un requisito inicial de la solución finalmente aprobada.
Prepare el alcance con TECNICAT
Los criterios generales de instrumentación ayudan a iniciar el relevamiento. Para un proyecto en Paraguay, puede presentar la hoja y sus pendientes al servicio de Ingeniería y Proyectos de TECNICAT. Otros contenidos documentales están en Ingeniería y proyectos.
Fuentes técnicas
- EJX-GS — Yokogawa Electric Corporation. EJX110A Differential Pressure Transmitter — GS 01C25B01-01EN. 41.ª edición, junio de 2026. Modelo/alcance: EJX110A; opciones según código. Apartado: pp. 1, 3–5 y Model and Suffix Codes. Consulta: 2026-10-02.
- EJX-IM — Yokogawa Electric Corporation. EJX and EJA-E Series — Installation Manual, IM 01C25A01-01EN. 19.ª edición, junio de 2026. Modelo/alcance: Familias EJX/EJA-E incluidas en el manual. Apartado: §1.1; §2.2–2.3; §3–4; §5.1–5.3 y §5.6, pp. 21–24 y 31. Consulta: 2026-10-02.
