Presión relativa, absoluta y diferencial: cuál necesita medir su proceso

¿Qué significa indicar una presión de 2 bar? La unidad expresa una magnitud, pero falta identificar la referencia. Una consulta técnica debe aclarar si la presión es relativa al ambiente, absoluta o la diferencia entre dos puntos. Esta decisión precede a la selección del instrumento.

Presión relativa: referencia al ambiente

La presión relativa se expresa respecto de la presión atmosférica del lugar. Un valor positivo indica que la presión del proceso supera esa referencia; un valor negativo indica que queda por debajo. La presión atmosférica puede variar, por lo que no corresponde utilizar siempre una misma cifra para convertir una lectura relativa en absoluta.

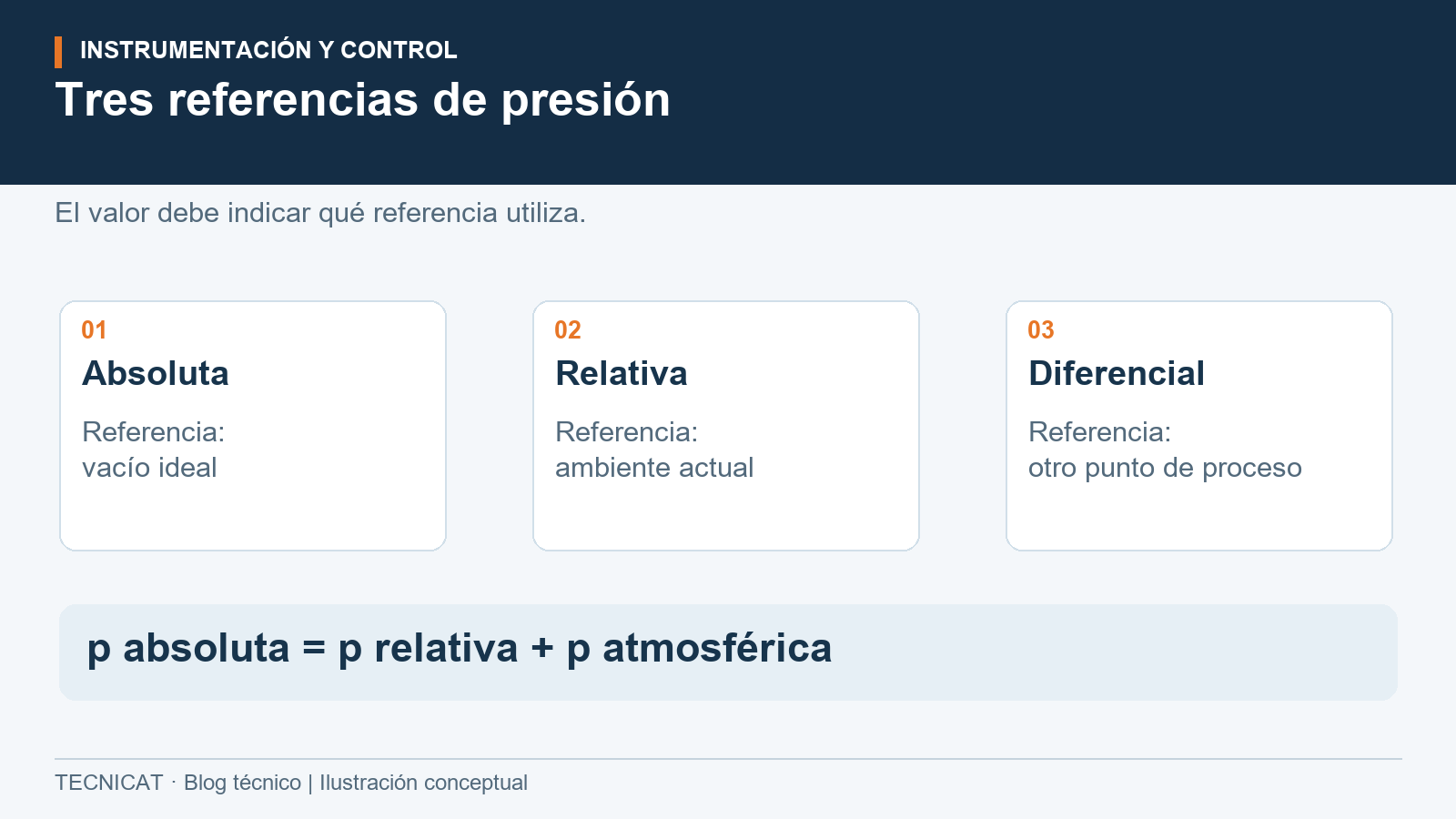

Según la explicación de WIKA, la relación es: presión absoluta = presión relativa + presión atmosférica. Las tres magnitudes deben expresarse en unidades compatibles y la referencia ambiental debe corresponder a la condición de la medición.

Presión absoluta: referencia al vacío ideal

La presión absoluta utiliza como origen el vacío ideal. Resulta pertinente cuando el cálculo o el control necesita esa referencia, por ejemplo al evaluar un proceso de vacío o propiedades de un gas. El valor requerido debe definirse desde la aplicación, sin asumir que un instrumento relativo puede reemplazarlo directamente.

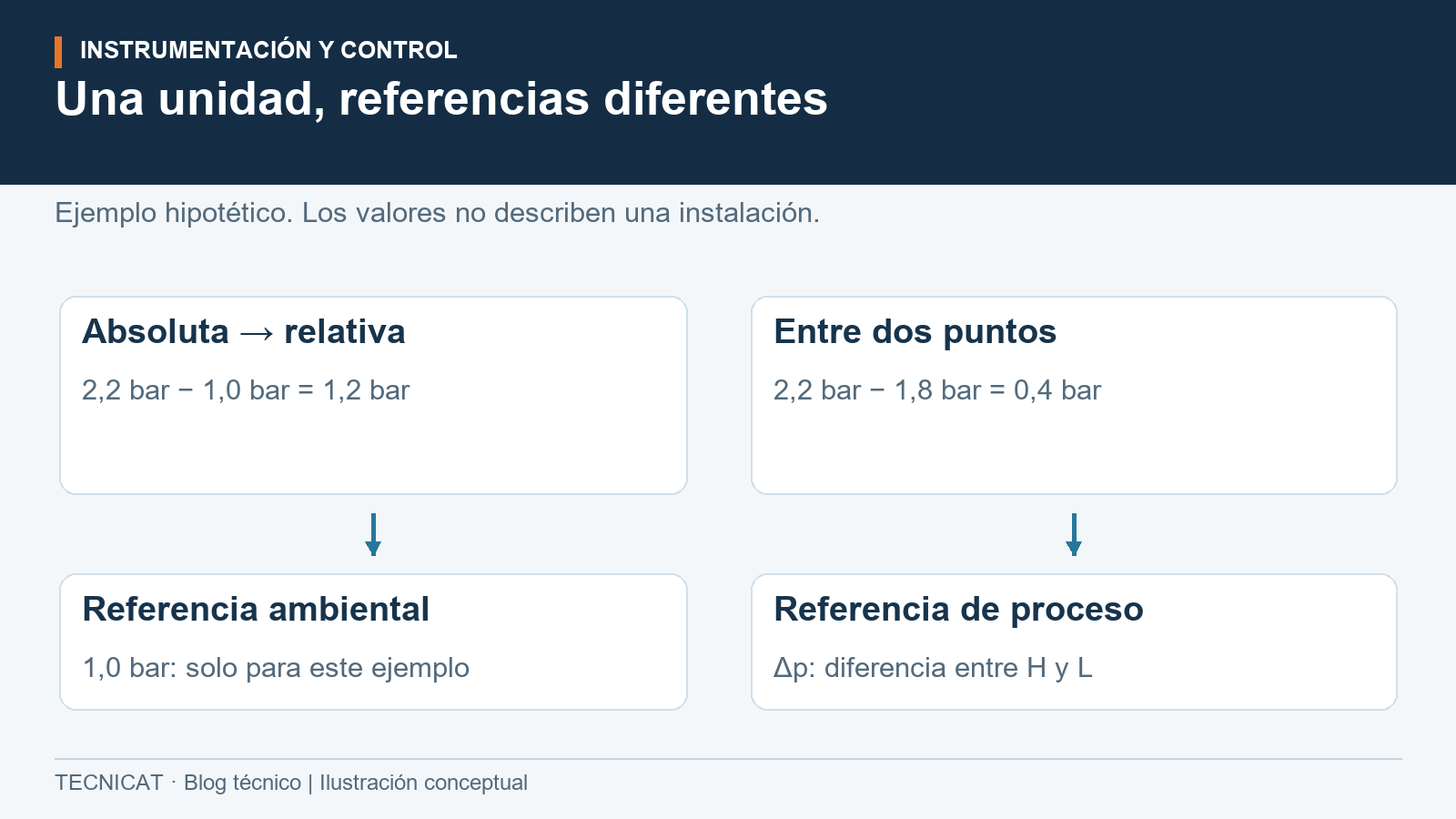

Ejemplo hipotético: si una presión absoluta es 2,2 bar y la presión ambiental es 1,0 bar, la presión relativa es 1,2 bar. Esos números ilustran la relación; no representan una presión atmosférica fija de Paraguay ni datos de una instalación real.

Presión diferencial: dos puntos de proceso

Un transmisor diferencial compara las presiones conectadas a sus dos lados. La diferencia se expresa como Δp = p del lado H − p del lado L, respetando la identificación y configuración del equipo. Es posible tener una diferencia pequeña entre dos presiones de línea elevadas.

La ficha EJX110A de Yokogawa separa el rango de presión diferencial de los límites de presión de trabajo. Esa distinción es esencial: el diferencial que se desea medir no define por sí solo la presión que debe soportar el instrumento.

Cómo escribir el requerimiento

Además de la unidad, especifique la referencia, el punto o los puntos de toma, los valores mínimo, habitual y máximo, y el objetivo de la señal. Para diferencial, documente ambos lados y la presión de línea. Evite la palabra «vacío» sin indicar cómo se expresa y cuál es su rango.

La designación del fabricante debe revisarse en su ficha y manual: una variable calculada con referencia fija no equivale necesariamente a una medición relativa al ambiente actual. No intercambie referencias por cambiar la etiqueta de la pantalla.

La referencia forma parte del significado de la variable

Una unidad común no vuelve equivalentes dos mediciones. Un indicador relativo y uno absoluto pueden mostrar números distintos en un mismo punto sin que exista una falla. La explicación de WIKA establece que ambos utilizan referencias diferentes. Por eso, la primera pregunta al revisar una lectura es qué magnitud representa, antes de comparar su valor con otro equipo.

En la documentación de una planta, conviene escribir «presión relativa» o «presión absoluta» junto a la unidad. Las abreviaturas utilizadas por distintos fabricantes deben interpretarse con su documentación. Un campo que solo dice «bar» puede resultar suficiente para una unidad, pero deja pendiente la referencia. Esa ambigüedad puede trasladarse al programa de control y a la orden de compra.

Una conversión entre unidades conserva la referencia: pasar de bar a kPa no transforma una presión relativa en absoluta. Para cambiar de referencia se necesita la relación entre magnitudes y el dato ambiental correspondiente. Son decisiones diferentes y deberían quedar identificadas como tales en cualquier cálculo.

Cómo interpretar una presión relativa negativa

Si la presión del proceso queda por debajo de la ambiental, la presión relativa será negativa. Esto no significa que una presión absoluta sea negativa. El signo expresa la relación con el ambiente, mientras que el cero absoluto corresponde al vacío ideal. La palabra «vacío» necesita esa aclaración para evitar que dos personas interpreten un requisito de formas distintas.

Ejemplo hipotético: un recipiente tiene una presión absoluta de 0,4 bar y la presión ambiental utilizada en la comparación es 1,0 bar. Su presión relativa resulta −0,6 bar. Si otro documento solicita mantener 0,4 bar sin indicar referencia, no permite saber si describe esa condición o una presión superior a la ambiental.

El ejemplo es aritmético y utiliza valores elegidos para explicar el signo. No establece condiciones de operación, límites seguros ni una presión ambiental para Paraguay. Al preparar una consulta, registre cómo se expresa el objetivo del proceso y qué instrumento o cálculo entrega la lectura actual.

Cuándo importa conocer la presión ambiental

La relación indicada por WIKA utiliza la presión atmosférica correspondiente al entorno. Si se convierte una lectura relativa mediante un valor ambiental supuesto, el resultado depende de esa suposición. Para una comparación que requiera exactitud, se debe evaluar si el dato ambiental disponible es apropiado y si su incertidumbre permite la decisión prevista.

Supongamos, como ejemplo, que la presión absoluta de un sistema permanece en 1,3 bar. Con una referencia ambiental de 1,0 bar, la relativa calculada sería 0,3 bar; con 0,98 bar, sería 0,32 bar. El cambio de referencia modifica el resultado relativo aunque el valor absoluto del ejemplo se mantenga. No se está proponiendo corregir manualmente un instrumento durante la operación.

Para un proceso en Paraguay, informe el lugar y las condiciones de medición cuando sean relevantes. No utilice una única presión atmosférica atribuida a todo el país. La referencia requerida nace de la aplicación y de cómo se interpreta el resultado, no de una cifra geográfica elegida para simplificar la ficha.

Una diferencia pequeña puede existir sobre una presión elevada

En presión diferencial se necesita conocer el valor de cada lado y la diferencia de interés. Ejemplo hipotético: si el lado H está a 8,2 bar y el lado L a 8,0 bar, expresados con la misma referencia, la diferencia es 0,2 bar. Esa diferencia también se obtendría con 1,2 y 1,0 bar. Sin embargo, las condiciones que deberá soportar el conjunto son distintas.

La ficha EJX110A presenta separadamente los límites de presión diferencial y de presión de trabajo. Esa separación sustenta la necesidad de documentar ambos requisitos. No debe interpretarse que un equipo apto para medir una diferencia pequeña sea apto para cualquier presión común a sus dos lados.

También importa conservar la identificación H y L del proyecto. Al cambiar el orden de la resta cambia el signo de la diferencia. Si una lectura tiene el signo contrario al previsto, primero se debe revisar qué relación describe la documentación. Este artículo no propone intercambiar conexiones ni maniobrar un conjunto instalado para resolver esa discrepancia.

Referencia fija y referencia ambiental actual

Algunas variables calculadas por un instrumento pueden utilizar una referencia fija. La ficha EJX110A declara esa condición para su representación relativa de presión estática, en el apartado de salida de la página 3. Ese dato debe leerse dentro de la configuración específica y no generalizarse a todos los transmisores de presión.

El criterio de selección conceptual es preguntar qué entrega cada variable: presión medida con referencia absoluta, presión relativa al ambiente o una conversión calculada con referencia definida. Un nombre abreviado en la pantalla no permite responderlo. Si el sistema reúne varias variables del mismo equipo, la lista de datos debería conservar sus diferencias.

Este punto resulta especialmente útil cuando una pantalla combina instrumentos de tecnologías distintas. Dos valores llamados «presión» pueden representar referencias diferentes. La documentación debe explicar cuál se utiliza para control, cuál para registro y cuáles solo se muestran como información adicional.

Errores de especificación que se pueden detectar antes de elegir equipo

Revise si el requerimiento mezcla un rango relativo con un objetivo absoluto, utiliza la palabra vacío sin referencia o describe solo la diferencia sin presión de línea. Otra inconsistencia posible es comparar resultados tomados en condiciones distintas como si fueran simultáneos. Estos problemas se detectan leyendo el significado de las variables, antes de evaluar materiales o conexiones.

Una ficha clara responde qué se desea medir, respecto de qué referencia, en qué punto y para qué decisión. Puede agregar un ejemplo de lectura esperada en una condición conocida, siempre identificado como ejemplo de interpretación. Después se verificará si el instrumento propuesto representa esa magnitud con el alcance requerido.

Si persiste una ambigüedad, déjela registrada como pendiente. Cambiar la referencia de un requisito para que coincida con el equipo disponible modifica la necesidad original y requiere revisión. Compras, ingeniería y operación deberían trabajar con la misma definición de presión antes de avanzar a la selección del transmisor.

Consulta técnica en Paraguay

Puede reunir estos datos junto con los criterios generales de selección de instrumentación y consultar a TECNICAT por Instrumentación y Control. Para ampliar la lectura, visite el archivo de Instrumentación y control. La selección final requiere verificar el equipo y sus condiciones de proceso.

Fuentes técnicas

• WIKA-P — WIKA Alexander Wiegand SE & Co. KG. Difference between gauge pressure and absolute pressure measurement. Artículo HTML oficial; sin número de edición ni fecha visible. Modelo/alcance: Principio de referencia de presión; sin modelo. Apartado: Definition of absolute pressure; Definition of gauge pressure; Absolute vs gauge pressure measurement. Consulta: 2026-10-02.
• EJX-GS — Yokogawa Electric Corporation. EJX110A Differential Pressure Transmitter — GS 01C25B01-01EN. 41.ª edición, junio de 2026. Modelo/alcance: EJX110A; opciones según código. Apartado: pp. 1, 3–5 y Model and Suffix Codes. Consulta: 2026-10-02.
