Elegir entre una Pt100 y una termocupla requiere conocer la temperatura que se desea medir y las condiciones del punto de instalación. El nombre del sensor no basta para definir el conjunto: construcción, montaje y receptor también condicionan la medición.

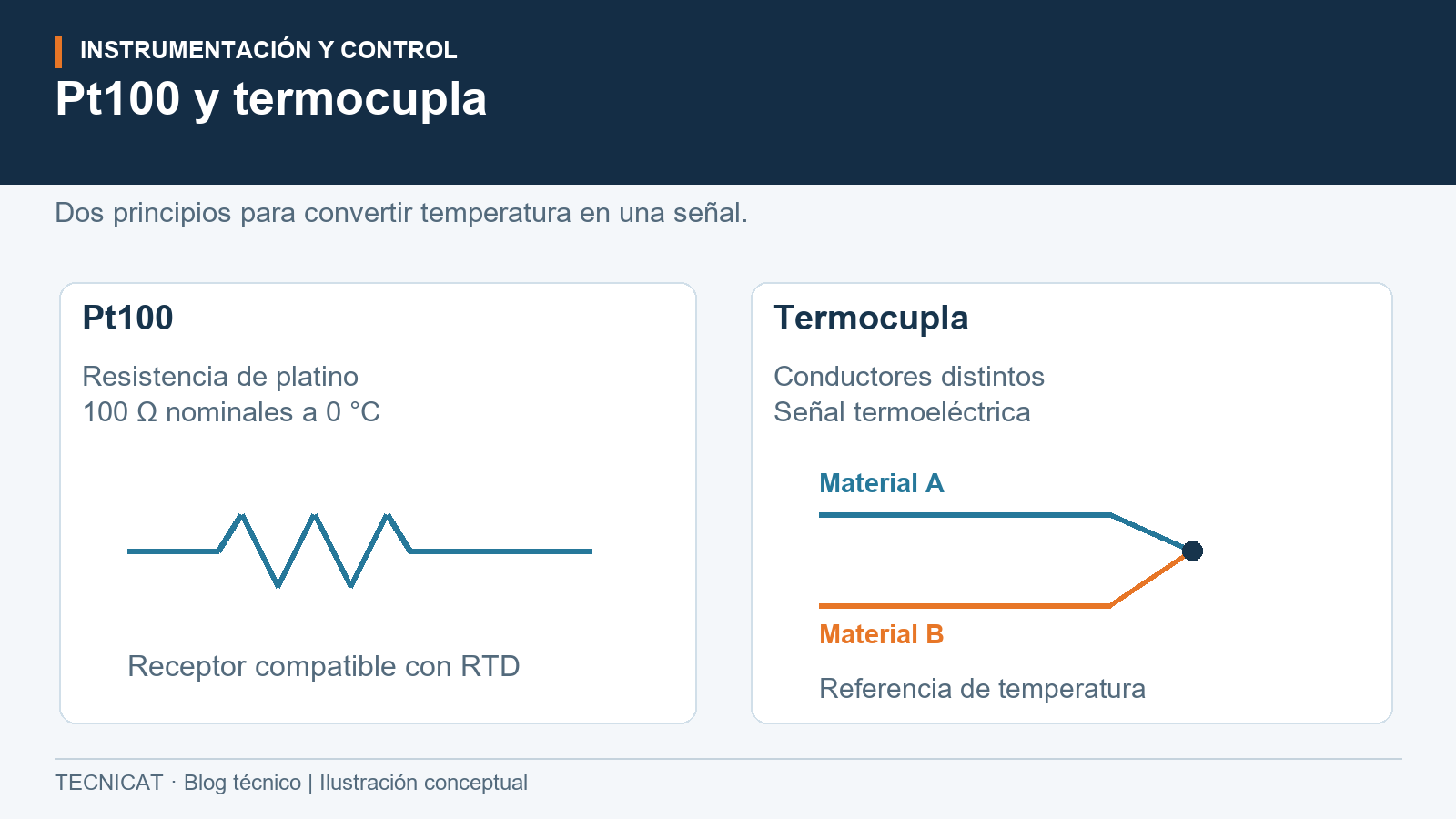

Pt100: temperatura a partir de la resistencia
Una Pt100 es un sensor de resistencia de platino cuya resistencia nominal es 100 ohmios a 0 °C. La relación entre resistencia y temperatura permite interpretar la medición con un receptor compatible. WIKA describe este principio dentro de los termómetros de resistencia.
La exactitud y el rango admisible dependen de la construcción y sus especificaciones. No corresponde asignar a cualquier Pt100 un límite de temperatura o una prestación de referencia de laboratorio. Además, la conexión debe corresponder al receptor y al tipo de sensor configurado.
Termocupla: una señal termoeléctrica
Una termocupla utiliza conductores de materiales diferentes y una señal termoeléctrica relacionada con las temperaturas de sus uniones. La interpretación exige identificar el tipo de termocupla y tratar correctamente la referencia de temperatura. No basta con seleccionar una entrada de tensión genérica.
La comparación de WIKA destaca diferencias de rango, estabilidad y exactitud entre tecnologías. Para una aplicación industrial, esas tendencias deben contrastarse con el sensor concreto: no todas las termocuplas tienen el mismo rango ni toda Pt100 ofrece mejor desempeño en cualquier montaje.

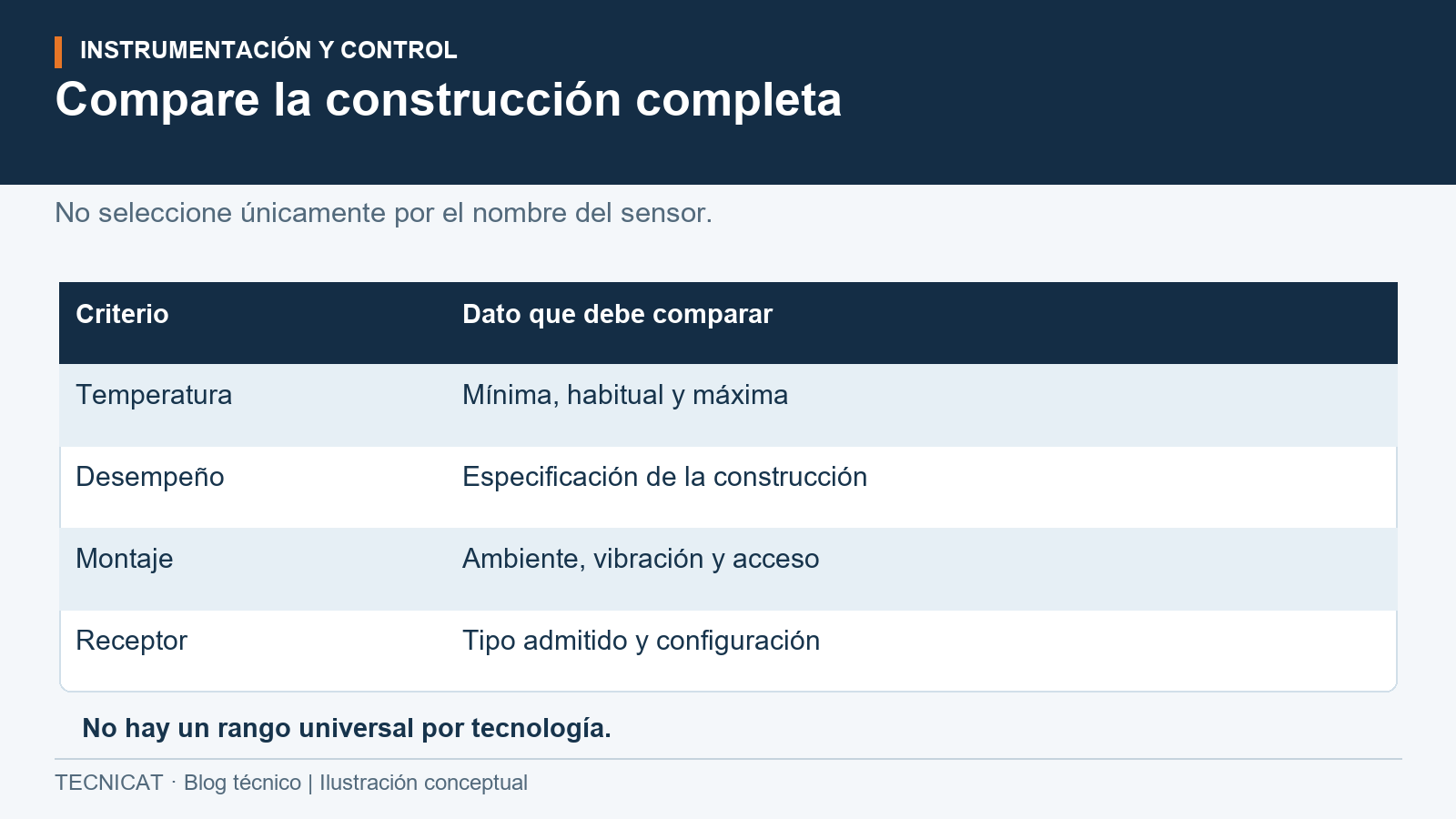

Compare el conjunto para su aplicación
Registre temperatura mínima, habitual y máxima, respuesta requerida, ambiente y condiciones mecánicas. Considere vibración, humedad, compatibilidad de materiales y accesibilidad. La selección debe incluir la construcción que llegará al punto de medición, no solo el elemento sensible.
Ejemplo hipotético: dos propuestas para el mismo punto usan tecnologías distintas. Para compararlas, solicite el rango y desempeño declarados para cada construcción, junto con requisitos del receptor. Una diferencia de precio sin esa información no permite evaluar su adecuación.
Confirme la compatibilidad del receptor
El manual YTA610/YTA710 de Yokogawa identifica tipos de sensor y configuraciones de entrada según comunicación y modelo. Demuestra la necesidad de definir el tipo correcto; no acredita que cualquier receptor acepte todas las opciones ni que se puedan intercambiar sensores sin revisar la configuración.
Este artículo se limita a criterios de selección. El cableado, la compensación y los detalles de montaje deben revisarse en la documentación correspondiente y con personal competente. Un error de identificación puede entregar una lectura aparentemente válida con una interpretación equivocada.
Defina el requisito antes de comparar tecnologías
Una comparación útil empieza por la temperatura que se necesita conocer y por la decisión que depende de ella. Registre valores habituales y extremos, condiciones de operación y cambios que interesa observar. Una aplicación que necesita reconocer una variación rápida plantea preguntas distintas de otra centrada en comparar valores estables.
WIKA incluye exactitud, estabilidad, rango y ambiente entre los criterios generales de selección. El artículo utiliza esas dimensiones como base y propone documentarlas para la aplicación. No asigna un rango universal a Pt100 o termocupla ni convierte una tendencia general en garantía sobre cualquier sensor.
Si existe una especificación de desempeño, indique a qué conjunto y condiciones se refiere. El elemento sensible, el montaje y el receptor participan en la medición. Una cifra del catálogo de un componente no demuestra automáticamente la prestación final en el punto de proceso.
Pt100 identifica una característica del elemento
La designación Pt100 indica platino y una resistencia nominal de 100 ohmios a 0 °C. Ese dato permite identificar el principio, pero deja por definir la construcción concreta y sus límites. Para comprar o sustituir, se necesita más información que el nombre del elemento.
El receptor debe interpretar la relación de resistencia y temperatura correspondiente. El manual YTA610/YTA710 identifica opciones de sensor y configuraciones según variante. Por ello, conviene contrastar la identificación del sensor con la entrada disponible y la configuración documentada.
Cuando una oferta incluye una clase o prestación declarada, solicite su documento y las condiciones a las que se aplica. El artículo no calcula límites de error ni asigna una clase a todos los Pt100. La comparación debe conservar lo que realmente declara cada propuesta.
Una termocupla necesita tipo y referencia definidos
La señal termoeléctrica debe interpretarse para el tipo de termocupla utilizado. Dos sensores denominados termocupla pueden emplear materiales y relaciones de conversión diferentes. La selección y el receptor tienen que corresponder al mismo tipo; una etiqueta general deja ese punto pendiente.
El manual YTA trata la compensación de la unión de referencia dentro de su apartado 6.2.2. Esa referencia forma parte de la interpretación de la señal. El dato no permite asumir que cualquier entrada de tensión incluye la función requerida ni que su configuración coincide con el sensor instalado.
Como criterio documental, identifique tipo de sensor, receptor y manual aplicable. Si se trata de un reemplazo, conserve también la identificación del elemento retirado y la revisión de configuración prevista. No se propone aquí un procedimiento para cambiar sensores o simular temperaturas sobre una medición en servicio.
La cantidad de hilos debe corresponder al receptor
Las tablas de entrada del YTA610/YTA710 describen configuraciones para sensores resistivos con distintas cantidades de hilos según variante. Esta información muestra por qué la identificación debe incluir cómo se utilizará el sensor con su receptor. No basta con comprobar que ambos documentos contienen la palabra Pt100.
La revisión técnica debe contrastar sensor, configuración y conexión en los manuales correspondientes. El artículo no reproduce un esquema de bornes ni asigna una prestación a una cantidad de hilos sin evaluar el conjunto. Una sustitución aparentemente semejante puede requerir aclarar compatibilidad antes de intervenir.
En la consulta, adjunte la referencia del sensor y del receptor y, si existe, el plano vigente. Si la configuración no está documentada, registre esa ausencia. Evite completarla a partir del color de los conductores o de una interpretación visual sin respaldo.
Compare las construcciones que llegan al proceso
La evaluación no debería detenerse en el elemento sensible. Describa dimensiones requeridas, materiales, conexión y restricciones del punto de medición. Si existe un elemento de protección o montaje, identifíquelo y solicite evaluar el conjunto ofrecido. Estas son preguntas documentales propias para preparar la selección.
Las condiciones mecánicas y ambientales deben estar especificadas suficientemente para revisar cada construcción. Una respuesta de catálogo para un montaje distinto puede dejar parte del requisito sin resolver. La comparación requiere la ficha del conjunto y no una afirmación genérica de resistencia o rapidez.
Tampoco se debe inferir aptitud por parecido físico. Dos sondas con dimensiones semejantes pueden tener elementos y condiciones de uso diferentes. Conserve código completo y documentación de la propuesta para que compras y mantenimiento identifiquen la misma construcción.
Respuesta y estabilidad deben definirse para el uso
Si el proceso necesita seguir cambios de temperatura, indique qué comportamiento espera observar y dónde se utiliza la señal. El responsable técnico podrá evaluar las prestaciones declaradas para el montaje. El artículo no asigna un tiempo de respuesta genérico a ninguna de las dos tecnologías.
Para comparar estabilidad, solicite información correspondiente al sensor y a sus condiciones de uso. El antecedente de otro modelo o de un termómetro de referencia puede orientar una pregunta, pero no acredita el comportamiento de la sonda industrial propuesta. La explicación de WIKA incluye instrumentos de calibración y debe leerse con ese límite.
También conviene definir cómo se evaluará la medición una vez integrada. Una comprobación del receptor o una simulación de señal puede tener un alcance diferente de la evaluación del sensor ante temperatura. Esa distinción debe conservarse en la documentación de aceptación.
Ejemplo hipotético de comparación para compras
Supongamos que una planta necesita renovar una medición de temperatura y recibe dos propuestas, una Pt100 y una termocupla. La primera comparación registra el intervalo requerido, montaje, receptor y desempeño solicitado. Después se agrega lo declarado por cada construcción y los puntos que necesitan aclaración.
Si una propuesta presenta solo la tecnología y el precio, queda incompleta para la decisión. Si otra requiere cambiar el receptor, esa diferencia debe evaluarse dentro del alcance. No se puede declarar una alternativa mejor únicamente a partir de la familia de sensor o de un costo aislado.
El ejemplo no representa un cliente o instalación de TECNICAT. Para una consulta en Paraguay, esa matriz permite reunir preguntas concretas y evitar una sustitución basada solo en el nombre habitual del sensor.
Qué confirmar antes de cerrar la selección
La decisión debería identificar el conjunto aceptado, su documentación y los pendientes resueltos. Confirme que sensor, receptor y configuración corresponden entre sí y que la propuesta responde a las condiciones registradas. Las restricciones del montaje deben quedar accesibles para quienes implementan y mantienen.
Si todavía falta un dato relevante, conserve el pendiente y su responsable. Elegir una tecnología no completa automáticamente la selección del instrumento. El objetivo es que cada condición que fundamenta la compra pueda vincularse con una declaración verificable de la construcción elegida.
Datos para una consulta de temperatura
Para una aplicación en Paraguay, reúna condiciones térmicas, fluido o ambiente, montaje, receptor existente y objetivo de la medición. Puede apoyarse en los criterios generales de instrumentación y consultar a TECNICAT por Instrumentación y Control. El archivo de Instrumentación y control contiene otras guías técnicas.
Fuentes técnicas
- WIKA-T — WIKA Alexander Wiegand SE & Co. KG. Temperature calibration: Thermocouples vs. resistance thermometers. Artículo HTML oficial; sin número de edición ni fecha visible. Modelo/alcance: Pt100 y tecnologías de termocupla; sin modelo comercial. Apartado: Functionality and areas of application of a resistance thermometer; Functionality and areas of application of a thermocouple. Consulta: 2026-10-02.
- YTA — Yokogawa Electric Corporation. YTA610 and YTA710 Temperature Transmitters (Hardware), IM 01C50G01-01EN. 8.ª edición, diciembre de 2025. Modelo/alcance: YTA610/YTA710 según comunicación y configuración. Apartado: §3.4, tablas 3.4–3.6, pp. 3-4–3-5 (PDF 45–46); §5 Wiring; §6.2.2, p. 6-2 (PDF 54). Consulta: 2026-10-02.
