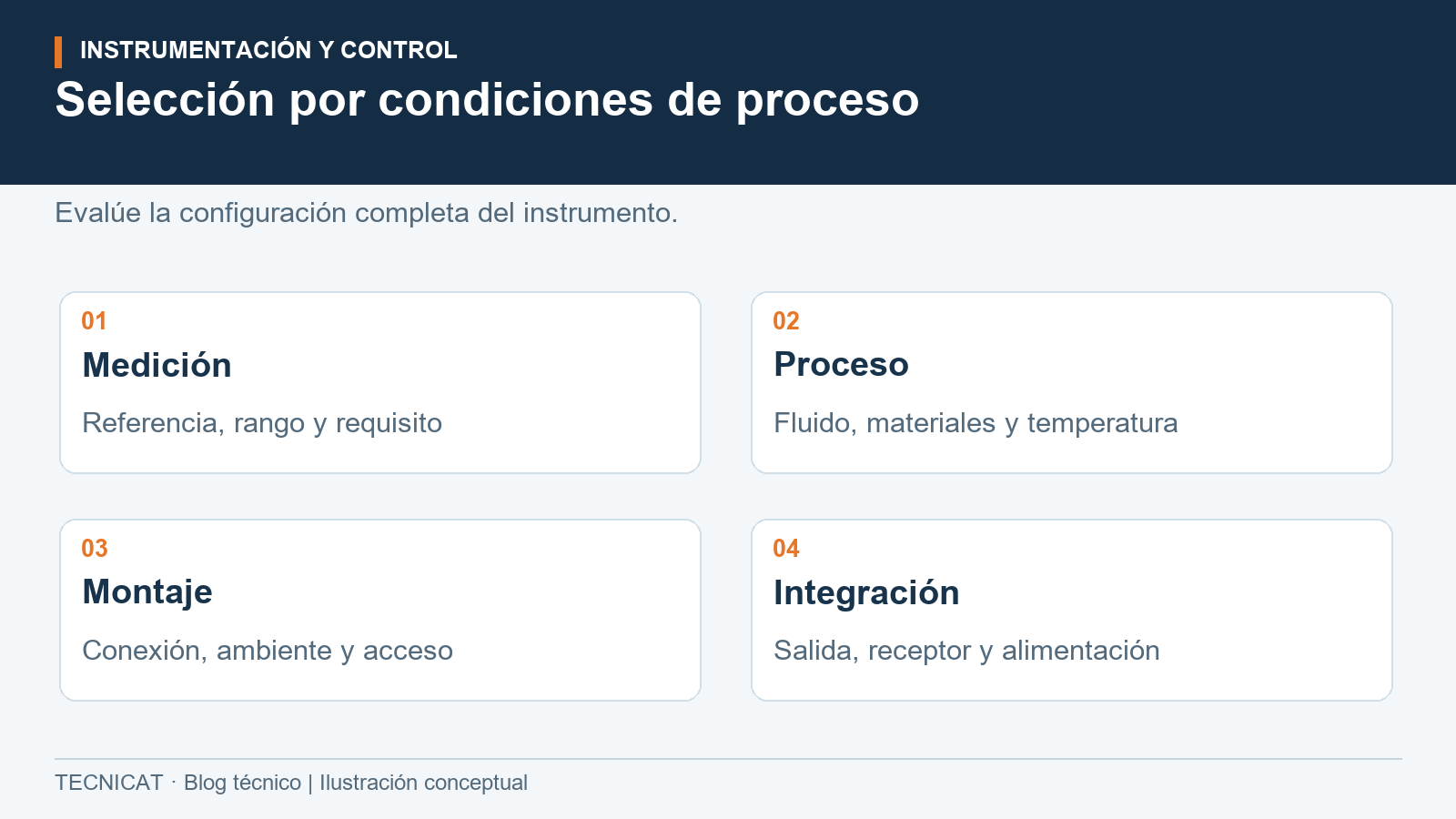

Seleccionar un transmisor de presión requiere definir qué se medirá y bajo qué condiciones. El rango es uno de los datos necesarios, pero también importan el fluido, los materiales, la temperatura, el montaje y la integración. Una comparación útil debe hacerse entre configuraciones completas.
Defina la referencia y el rango requerido
Indique si necesita presión relativa, absoluta o diferencial y registre mínimo, valor habitual y máximo de medición. Separe los valores esperados durante la operación de condiciones excepcionales que deban evaluarse. La selección debe considerar los límites del sensor y la amplitud que se configura para la salida.
La ficha del Yokogawa EJX110A distingue límites de rango y de amplitud según cápsula. Es un ejemplo de cómo la construcción condiciona la selección; sus valores no se trasladan a cualquier transmisor. Tampoco se elige una amplitud muy amplia sin comprobar cómo afecta el requisito de medición.
Rango de medición y presión soportada
En una medición diferencial, el rango expresa la diferencia que se desea medir. La presión existente en la línea puede ser mucho mayor. Deben evaluarse por separado la presión de trabajo y las condiciones que el fabricante admite.

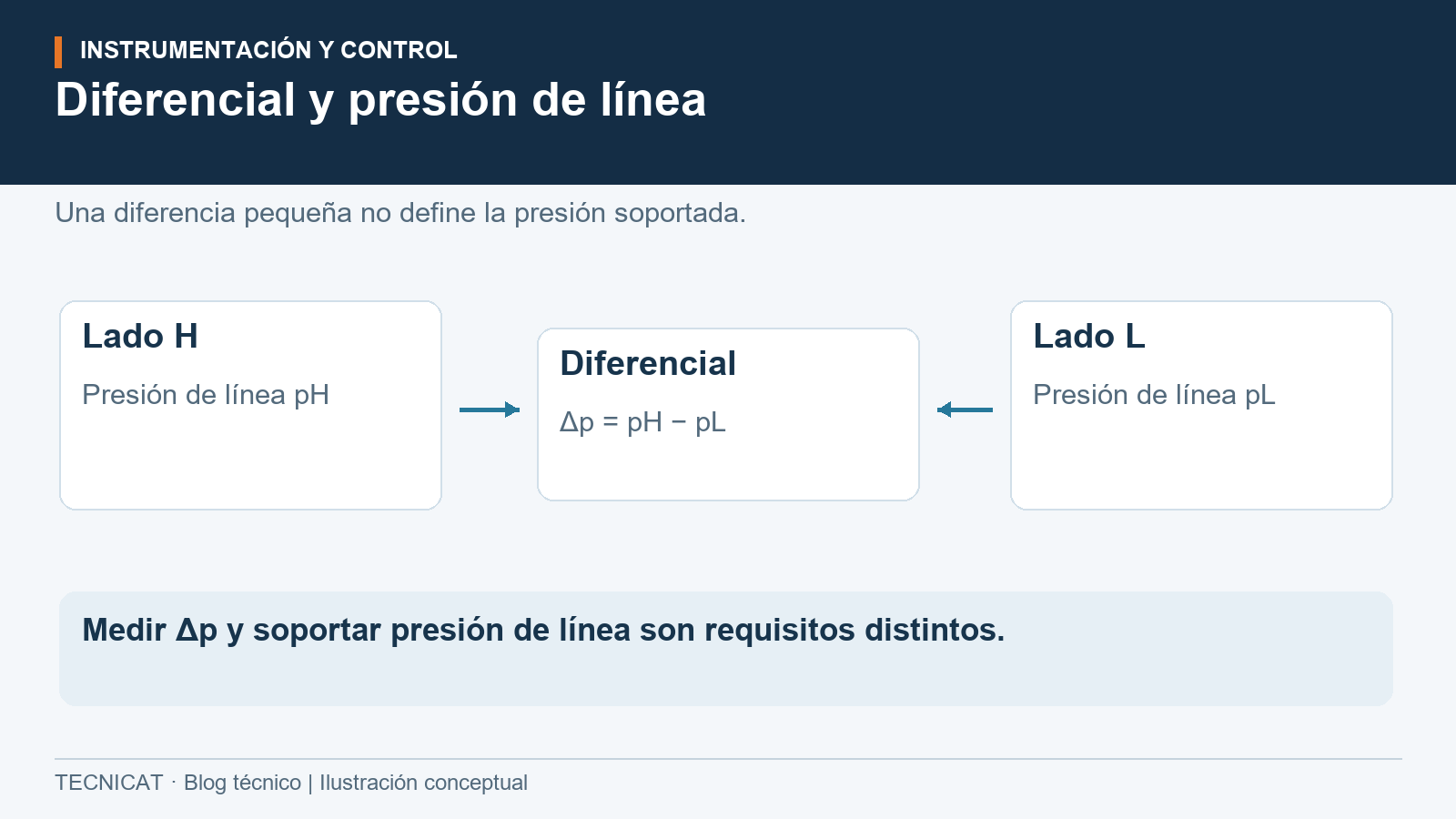

Ejemplo hipotético: una diferencia de 20 kPa entre dos puntos no informa cuál es la presión de cada lado. Es insuficiente para decidir si el equipo puede trabajar en esa línea. El esquema interior distingue esas dos preguntas sin recomendar un modelo concreto.
Materiales y temperatura
Registre composición del fluido, concentración relevante, temperatura y posibles depósitos. Los materiales en contacto con el proceso incluyen más piezas que el diafragma; su identificación depende de la construcción. La compatibilidad debe evaluarse para las condiciones reales, sin asumir que un material es apropiado para todos los productos.
Separe temperatura de proceso y temperatura ambiente. Las opciones de fabricación pueden modificar los límites. Si la aplicación necesita elementos de separación o protección, su evaluación debe formar parte del conjunto y no de una adaptación improvisada.
Conexión, montaje e integración
Confirme tipo y tamaño de conexión, orientación, espacio, acceso y método de toma de presión. El manual EJX/EJA-E trata montaje, líneas de impulso, cableado y relación entre alimentación y carga. Esas instrucciones son específicas de la familia y deben contrastarse con el equipo ofrecido.
Especifique también la señal o el protocolo que acepta el receptor. Una salida analógica y una comunicación digital no son intercambiables por indicar la misma variable. Alimentación, carga y opciones deben corresponder al diseño eléctrico.
Compare rango del sensor y rango configurado
El rango admisible del sensor y el intervalo configurado para la salida describen aspectos relacionados, pero distintos. Para evaluar una propuesta, solicite ambos. También debe quedar identificado el código de la construcción que permite esos límites. Una descripción resumida puede omitir restricciones que figuran en las notas de la ficha.
La ficha EJX110A presenta límites de rango y amplitud según cápsula. Esta organización muestra por qué no conviene comparar únicamente el mayor valor que aparece en un catálogo. La selección debe relacionar el intervalo requerido con la configuración completa y con las prestaciones declaradas para ella.
Ejemplo hipotético: la aplicación necesita representar un intervalo de 0 a 100 kPa, y la oferta menciona un límite superior mucho mayor. Esa cifra no responde si la amplitud solicitada es admisible ni qué desempeño se declara en esas condiciones. La pregunta útil es qué configuración se ofrece para ese requerimiento y dónde se documenta su adecuación.
Interprete las prestaciones con sus condiciones
Una especificación de exactitud necesita la base a la que se refiere y las condiciones de aplicación. La ficha EJX110A utiliza expresiones y notas relacionadas con rango y amplitud. Para comparar ofertas, conviene conservar esas condiciones, en lugar de reducir cada propuesta a un porcentaje aislado.
El mismo criterio se aplica a efectos de temperatura, presión de línea o posición de montaje cuando el fabricante los documenta. La prestación de referencia no describe automáticamente el resultado del conjunto en cualquier instalación. La evaluación técnica debe revisar cuáles de esos factores son relevantes para la necesidad de medición.
Este artículo no calcula un presupuesto de incertidumbre ni atribuye un desempeño final a una configuración. Propone solicitar información comparable: modelo y códigos, intervalo previsto, condición bajo la que se declara cada prestación y documentación de respaldo. Si una cifra no tiene base clara, déjela como consulta pendiente.
Revise condiciones normales y excepcionales
Los valores habituales del proceso permiten describir la operación, pero no explican todas las condiciones que debe evaluar la selección. Registre por separado máximos conocidos, situaciones de arranque y condiciones previstas de limpieza o parada cuando correspondan. Su clasificación y los límites aceptables deben confirmarse con los responsables del proceso.
En presión diferencial, agregue la presión de cada lado y las condiciones que puedan actuar sobre el instrumento durante una intervención autorizada. El rango diferencial por sí solo no responde a esas preguntas. La ficha de ejemplo distingue presión de trabajo y otros límites, que deben interpretarse según construcción y condiciones declaradas.
No utilice una presión de rotura como si fuera una presión admisible de operación. Cuando la ficha contiene varios tipos de límite, conserve su denominación y alcance. El criterio práctico es pedir que la evaluación identifique cuál corresponde a cada condición del proceso, sin elegir el número más alto por conveniencia.
La compatibilidad incluye todos los materiales relevantes
La página de especificaciones físicas del EJX110A identifica distintos componentes mojados, además del diafragma. Esa información respalda revisar el conjunto de materiales que estará en contacto con el producto. Un nombre de material en el resumen de la oferta puede dejar sin aclarar juntas, conexiones u otras piezas de la configuración.
Para la consulta, entregue la composición disponible del fluido y sus condiciones. Si existen varias formulaciones o etapas, identifíquelas. El artículo no declara compatibilidad química de un material ni propone sustituir la evaluación por una lista general de productos. La decisión necesita documentación correspondiente al conjunto y a su uso.
También debe quedar claro si se propone una conexión directa al proceso o un conjunto adicional de separación. Su incorporación modifica lo que se debe evaluar y documentar. No corresponde presentar un accesorio como solución automática para cualquier temperatura o fluido sin revisar sus condiciones y efectos.
Montaje y mantenimiento influyen en la comparación
Dos propuestas con prestaciones de medición semejantes pueden tener diferencias en acceso, orientación o componentes necesarios para montar. El manual EJX/EJA-E trata ubicación, soporte y líneas de impulso. Debe utilizarse con el modelo y el diseño aplicables, sin convertir sus ejemplos en instrucciones universales de instalación.
Para comparar, identifique espacio disponible, referencias a planos, conexión requerida y alcance del suministro. Pregunte qué componentes se incluyen y cuáles necesita definir el proyecto. Si la propuesta obliga a modificar una conexión existente, esa modificación debe evaluarse como parte del conjunto.
La accesibilidad puede documentarse como requisito de mantenimiento. Esto no habilita una intervención sobre líneas presurizadas ni establece cómo desmontar el transmisor. El objetivo de selección es que las restricciones conocidas estén visibles antes de comprar y que los responsables revisen el montaje previsto.
Compruebe la variante de salida y sus opciones
La denominación comercial de una familia puede incluir variantes de comunicación. Confirme la salida del código ofrecido y las características del receptor. Si se necesita una función adicional, pregunte si está incluida, si es opcional y qué documentación la describe. La ficha EJX110A identifica funciones condicionadas por códigos y opciones.
Una salida de presión debe concordar con la interpretación requerida por el sistema. En la variante documentada, se dispone de configuraciones lineales o de raíz cuadrada. La elección necesita corresponder a la aplicación; no debe decidirse solo porque ambas utilizan corriente.
La revisión de alimentación y carga se sustenta en el manual del equipo y en el diseño eléctrico. El artículo no entrega un presupuesto de tensión ni un esquema de bornes. Compras puede registrar el requisito, pero la compatibilidad debe quedar validada por quien revisa la integración.
Una comparación de ofertas que permita decidir
Como ejemplo documental para una planta en Paraguay, una matriz puede contener requerimiento, propuesta, respaldo y observación. En rango, presión soportada, materiales y señal, registre «confirmado» únicamente cuando exista información suficiente. Una ausencia de datos no debería convertirse en coincidencia implícita.
Solicite que las diferencias se resuelvan sobre la misma revisión del requerimiento. Si una oferta cambia de código o construcción, revise de nuevo los campos afectados. Esa actualización evita utilizar la ficha de una alternativa descartada para justificar el equipo finalmente seleccionado.
El resultado de esta evaluación debe identificar la configuración aceptada y los pendientes. No constituye una recomendación automática de modelo. Permite formular una consulta técnica a partir del proceso y conservar el fundamento de la elección para ingeniería, compras y mantenimiento.
Datos para una consulta en Paraguay
Reúna ficha del proceso, referencia de presión, valores de operación, condiciones extremas, conexión y receptor. Consulte los criterios generales de instrumentación y el servicio de Instrumentación y Control de TECNICAT para evaluar la aplicación. Puede ampliar su lectura en Instrumentación y control.
Fuentes técnicas
- EJX-GS — Yokogawa Electric Corporation. EJX110A Differential Pressure Transmitter — GS 01C25B01-01EN. 41.ª edición, junio de 2026. Modelo/alcance: EJX110A; opciones según código. Apartado: pp. 1, 3–5 y Model and Suffix Codes. Consulta: 2026-10-02.
- EJX-IM — Yokogawa Electric Corporation. EJX and EJA-E Series — Installation Manual, IM 01C25A01-01EN. 19.ª edición, junio de 2026. Modelo/alcance: Familias EJX/EJA-E incluidas en el manual. Apartado: §1.1; §2.2–2.3; §3–4; §5.1–5.3 y §5.6, pp. 21–24 y 31. Consulta: 2026-10-02.
