Medir caudal es una tarea fundamental de la instrumentación de procesos. Interviene en balances de producción, dosificación, transferencia de productos, control y otras operaciones donde es necesario conocer cuánto fluido circula por una tubería.
La medición de caudal industrial no depende de una única tecnología. Cada principio responde de manera diferente a las propiedades del fluido, las condiciones del proceso y el objetivo de la medición.
Qué significa medir caudal en un proceso industrial
Antes de comparar tecnologías conviene distinguir dos variables habituales en las especificaciones de proceso.
Caudal volumétrico
El caudal volumétrico expresa el volumen de fluido que atraviesa una sección de la tubería por unidad de tiempo, por ejemplo en m³/h o L/min.
Es frecuente en procesos con líquidos y también puede utilizarse con gases cuando las condiciones de presión, temperatura y referencia están correctamente definidas.
Caudal másico
El caudal másico indica la masa de fluido que circula por unidad de tiempo, por ejemplo en kg/h.
Cuando el proceso necesita controlar directamente masa, conocer solo el volumen puede no ser suficiente, especialmente si la densidad cambia con las condiciones de operación. Identificar qué variable necesita el proceso es uno de los primeros pasos de selección.
Por qué no existe un caudalímetro adecuado para todos los procesos
No existe una tecnología universalmente adecuada para cualquier aplicación.
La selección depende de si el fluido es líquido, gas o vapor; su conductividad, densidad y viscosidad; la presencia de sólidos; la presión y temperatura; el rango de operación; la pérdida de carga aceptable y las condiciones de instalación.
El desempeño necesario también importa. Una medición para indicación puede tener requisitos distintos de otra destinada a control, balance de producción o transferencia.
Comparar tecnologías solo por precisión o precio resulta insuficiente. Primero debe entenderse el proceso y luego evaluar qué principio se adapta mejor a sus condiciones.

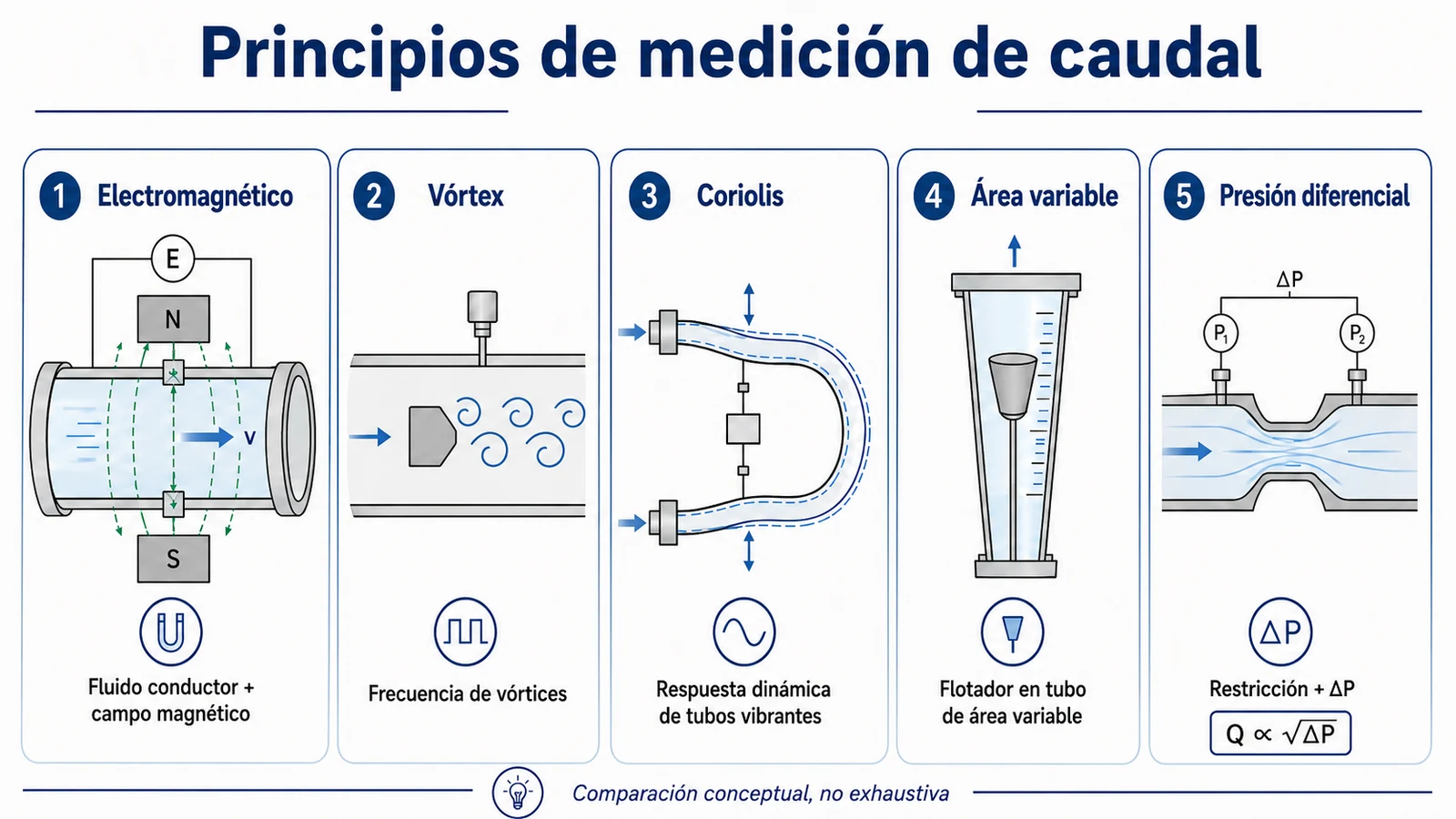

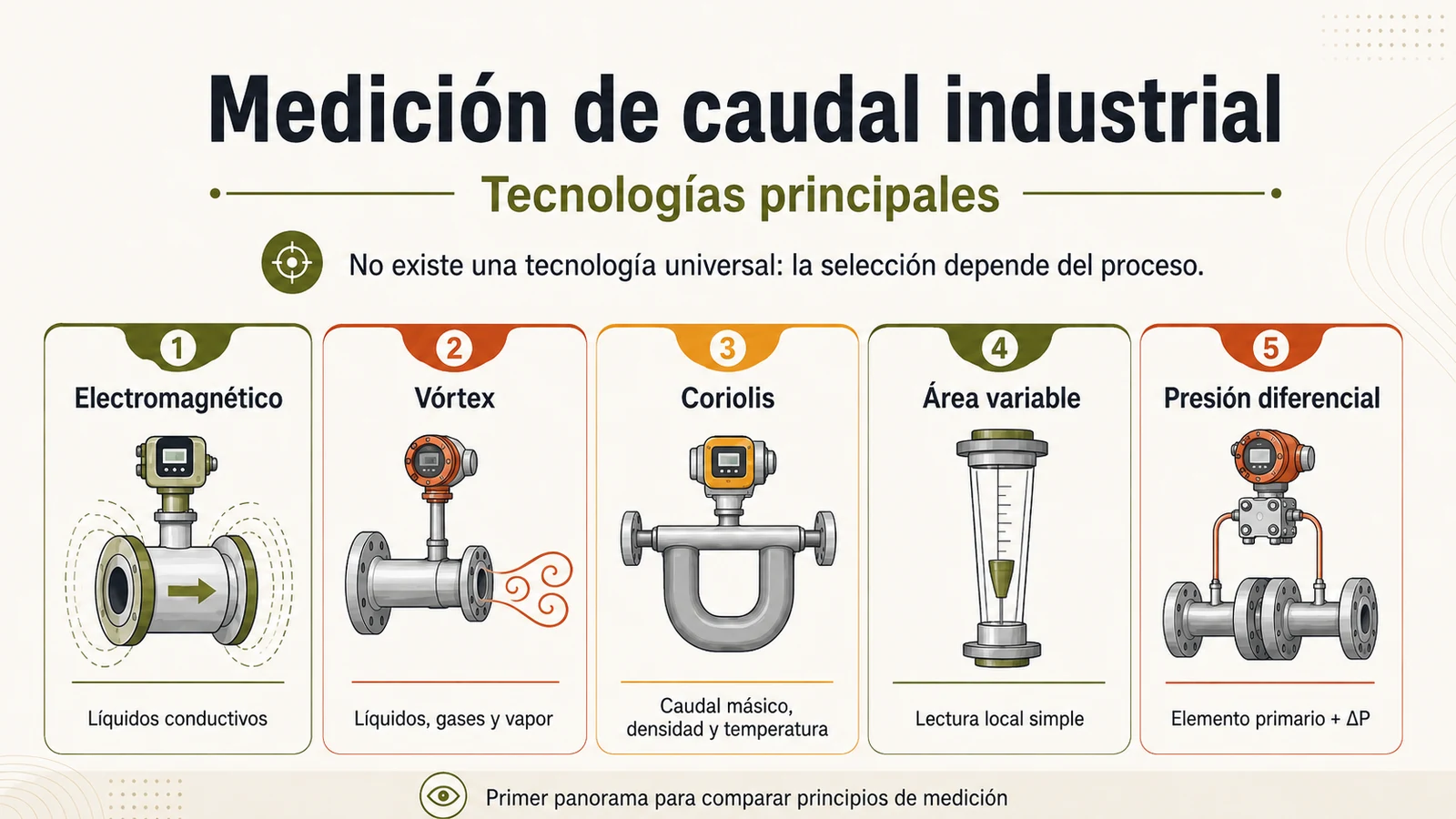

Principales tecnologías de medición de caudal
Caudalímetro electromagnético
Un caudalímetro electromagnético utiliza un campo magnético y el movimiento de un fluido eléctricamente conductor para generar una señal relacionada con su velocidad. A partir de esa velocidad y de la sección de paso se determina el caudal volumétrico.
Su característica diferenciadora es que el principio depende de la conductividad del medio, por lo que resulta relevante en numerosas aplicaciones con líquidos conductores.
La conductividad del producto es una de las primeras condiciones que deben comprobarse antes de considerar esta tecnología.
Yokogawa dispone actualmente de familias como ADMAG AXG, AXW y CA Series para distintas condiciones de aplicación.
Caudalímetro Vórtex
La medición Vórtex utiliza un cuerpo generador instalado en el paso del fluido. Al circular alrededor de este elemento se produce un desprendimiento periódico de vórtices, conocido como efecto de von Kármán o calle de vórtices de Kármán.
La frecuencia de ese fenómeno se relaciona con la velocidad del fluido y permite determinar el caudal.
Según el diseño y las condiciones de aplicación, esta tecnología puede emplearse en líquidos, gases y vapor. Antes de seleccionarla deben comprobarse el rango de operación, las propiedades del fluido y las condiciones hidráulicas de la instalación.
La familia vigente de Yokogawa para este principio incluye la VY Series.
Caudalímetro Coriolis
El principio Coriolis permite realizar una medición directa del caudal másico mediante la respuesta dinámica de tubos de medición.
Además del caudal másico, este tipo de instrumento puede proporcionar variables como densidad y temperatura. Dependiendo del equipo y de la aplicación, esas mediciones pueden utilizarse para obtener otras magnitudes de proceso.
Esta capacidad resulta especialmente útil cuando la masa es la variable principal o cuando la densidad aporta información adicional.
Para evaluar su aplicación deben considerarse las propiedades reales del fluido, el rango requerido y las condiciones de proceso e instalación.
Yokogawa ofrece actualmente la plataforma ROTAMASS Total Insight para medición Coriolis.
Rotámetro o caudalímetro de área variable
En un caudalímetro de área variable, el flujo desplaza un flotador dentro de una geometría cuya sección disponible cambia con la posición. El flotador alcanza una posición de equilibrio relacionada con el caudal circulante.
Es un principio reconocido por su lectura intuitiva y por la posibilidad de utilizar distintas configuraciones según el servicio.
Puede ser una solución práctica cuando el rango de caudal, las propiedades del fluido y las condiciones de instalación son compatibles con el diseño seleccionado.
La evaluación debe hacerse con los datos reales del proceso, sin asumir que todas las variantes ofrecen el mismo desempeño.
Entre las familias actuales de Yokogawa se encuentran RAGN, RAMC, RAKD y RAGK/RAGL.
Medición de caudal por presión diferencial
La medición por presión diferencial, o DP, se basa en introducir una restricción controlada en el flujo. Al atravesarla, la velocidad cambia y se genera una diferencia de presión relacionada con el caudal.
De forma conceptual, esta relación puede representarse como:
El sistema combina normalmente un elemento primario, que produce la diferencia de presión, y un transmisor de presión diferencial, que la mide y la convierte en una variable utilizable por el sistema de control.
Esta tecnología puede aplicarse a distintos servicios cuando ambos componentes se seleccionan para las condiciones correspondientes.
Yokogawa dispone de soluciones DP mediante elementos primarios y transmisores EJA/EJX, además de configuraciones multivariables según la aplicación.
Comparación inicial de tecnologías
| Tecnología | Mide/infiere principalmente | Fluidos típicos | Punto fuerte | Primer aspecto que revisar |
|---|---|---|---|---|
| Electromagnético | Caudal volumétrico | Líquidos conductores | Adecuado para numerosos líquidos de proceso | Conductividad del fluido |
| Vórtex | Caudal a partir de velocidad | Líquidos, gases y vapor según aplicación | Aplicabilidad a diferentes estados de fluido | Rango y condiciones del flujo |
| Coriolis | Caudal másico directo | Líquidos y gases según aplicación | Medición directa de masa y variables adicionales | Propiedades del fluido y condiciones de proceso |
| Área variable | Caudal relacionado con posición del flotador | Líquidos y gases según diseño | Principio simple y lectura directa en ciertas configuraciones | Rango y propiedades del fluido |
| Presión diferencial | Caudal inferido desde ΔP | Líquidos, gases y vapor | Variedad de elementos primarios y configuraciones | Pérdida de carga y diseño del sistema |

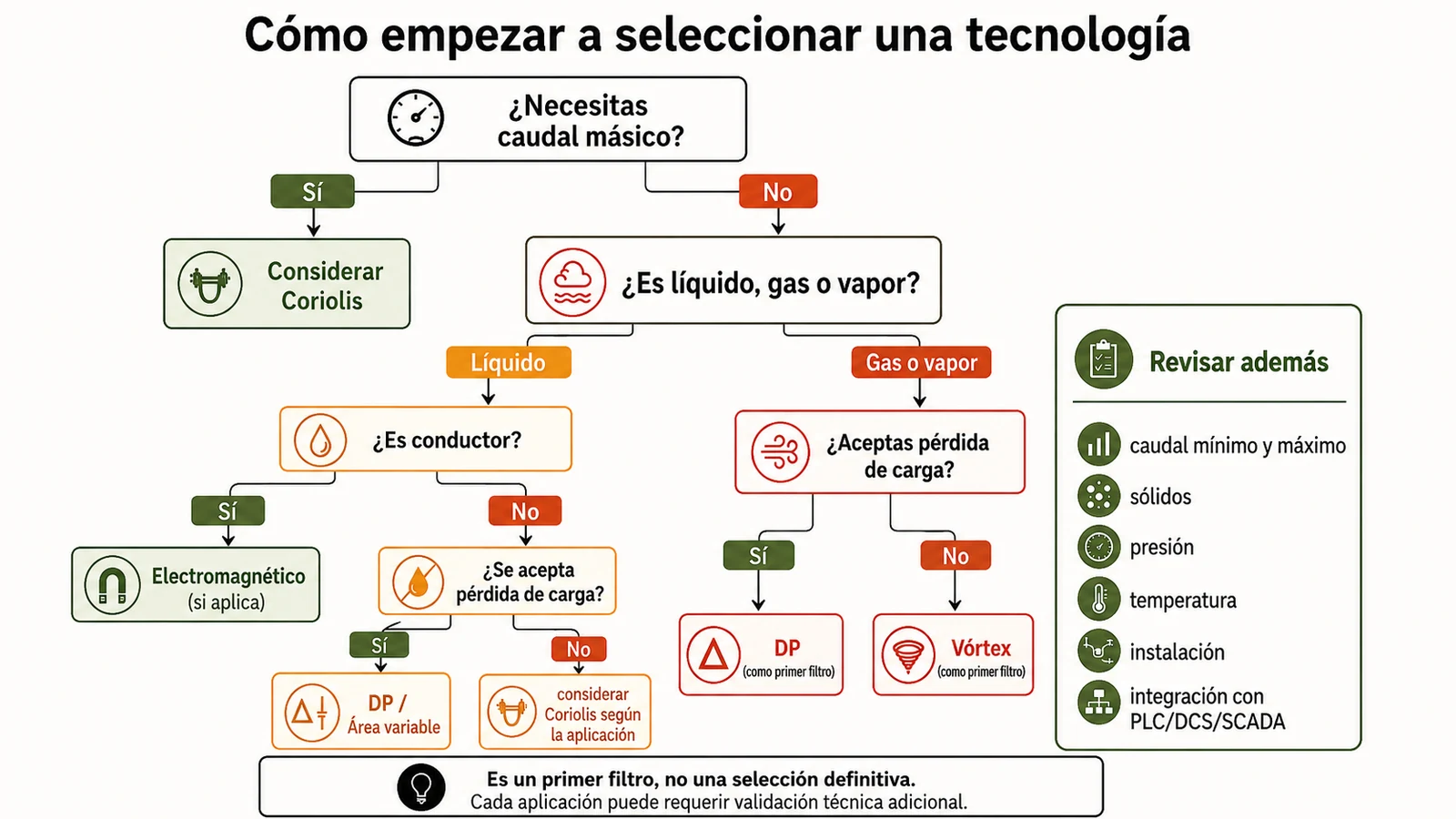

Cómo empezar a seleccionar una tecnología
La elección puede comenzar con preguntas básicas.
Primero debe definirse si el proceso necesita conocer masa o volumen. Luego debe identificarse si el fluido es líquido, gas o vapor. Si se evalúa un caudalímetro electromagnético para un líquido, será necesario comprobar su conductividad.
También conviene determinar la presencia de sólidos y los caudales mínimo y máximo. La presión y la temperatura del proceso deben analizarse como condiciones independientes.
Debe establecerse cuánta pérdida de carga acepta la instalación y qué precisión y repetibilidad son realmente necesarias. Sobredimensionar estos requisitos puede añadir complejidad sin aportar un beneficio proporcional.
Finalmente deben evaluarse la disposición de tuberías, el espacio disponible y la integración con PLC, DCS o SCADA.
Estos criterios constituyen un primer filtro, no un procedimiento definitivo. Una evaluación completa requiere analizar conjuntamente fluido, proceso, instalación y objetivo de medición.
seleccionar la tecnología de medición de caudal
La instalación también forma parte de la medición
Un instrumento correctamente seleccionado puede entregar una medición deficiente si se instala o aplica incorrectamente.
Las condiciones relevantes dependen de cada principio. Entre los aspectos que pueden requerir revisión están los tramos rectos, las perturbaciones por accesorios de tubería, la necesidad de mantener la tubería llena cuando corresponda, las vibraciones, la presencia de aire, la orientación del instrumento y, en sistemas DP, las líneas de impulso.
También deben utilizarse las propiedades reales del fluido, no valores asumidos que no representen la operación.
Selección e instalación deben tratarse como partes de un mismo problema de ingeniería.
soporte de instrumentación y puesta en marcha

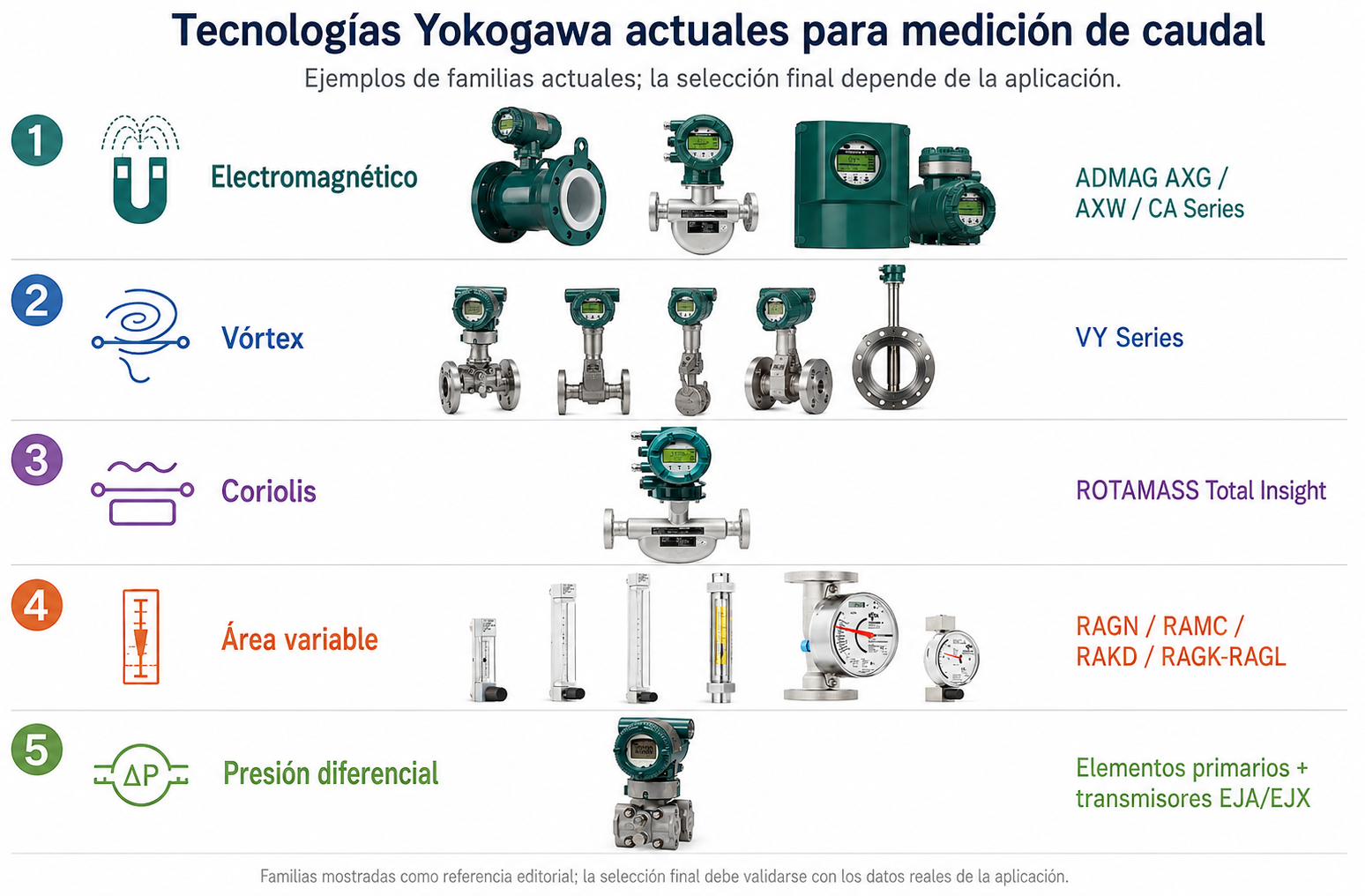

Tecnologías Yokogawa actuales para medición de caudal
Yokogawa materializa estos principios mediante diferentes familias de instrumentos. Esta correspondencia sirve como punto de partida; la selección final depende de la aplicación.
| Principio | Familia Yokogawa actual |
|---|---|
| Electromagnético | ADMAG AXG / AXW / CA Series |
| Vórtex | VY Series |
| Coriolis | ROTAMASS Total Insight |
| Área variable | RAGN / RAMC / RAKD / RAGK-RAGL |
| Presión diferencial | Elementos primarios + transmisores EJA/EJX y soluciones multivariables según aplicación |
En Paraguay, Tecnicat, como representante y distribuidor autorizado de Yokogawa, puede apoyar la evaluación de la aplicación, la configuración del instrumento y su integración con el sistema de automatización, considerando las condiciones reales del proceso y de la instalación.
selección y configuración de instrumentos de campo
Una buena medición comienza por comprender el proceso
La pregunta no es qué caudalímetro tiene mejores especificaciones, sino qué principio responde mejor a la variable, al fluido y a las condiciones de la aplicación.
Definir la variable, el rango operativo, las propiedades del fluido, la instalación y la integración con el sistema de control orienta la ingeniería hacia una solución consistente.
