Posicionador Electroneumático HART Para Válvulas de Control

El Posicionador Electroneumático HART Para Válvulas de Control modelo VVP10-H de la marca Vivace Process Instruments la cual TECNICAT representa y distribuye en Paraguay, está diseñado para trabajar con accionadores de válvula lineal o rotativa, proporcionando precisión y control con una alta disponibilidad y confiabilidad. Es de fácil instalación, configuración y puesta en marcha, es adecuado para varios tipos de válvulas, independientemente de la acción (simple o doble) y tamaño.

El Posicionador Electroneumático HART Para Válvulas de Control modelo VVP10-H posee modelos con sensores de presión e interruptores de final de carrera (entrada y salida digital) para diagnósticos avanzados, que ayudan a predecir eficientemente la necesidad de mantenimiento.

El posicionador es alimentado por una corriente de 4-20 mA sin polaridad, además de poseer una salida 4-20 mA, proporcional a la posición medida.

Para la configuración se utiliza el protocolo de comunicación HART® 7, ya consagrado como el más utilizado en todo el mundo de la automatización industrial para configuración, calibración, monitoreo y diagnósticos, puede ser realizada por el usuario con el uso de un configurador HART® o herramientas basadas en EDDL® o FDT/DTM®.

Se pueden configurar los parámetros del posicionador, además de ejecutar la Auto Calibración de Posición, Auto Sintonía PID, verificar calibraciones, diagnósticos y monitoreos. También es posible realizar la configuración del Posicionador Electroneumático HART Para Válvulas de Control modelo VVP10-H a través del ajuste local, utilizando una llave magnética.

Priorizando su alto rendimiento y robustez, el VVP10-H ha sido diseñado con las últimas tecnologías de componentes electrónicos y materiales, garantizando confiabilidad a largo plazo para sistemas de cualquier escala.

Principio de Funcionamiento

Posicionador-electroneumatico-hart-diagrama-conexiones

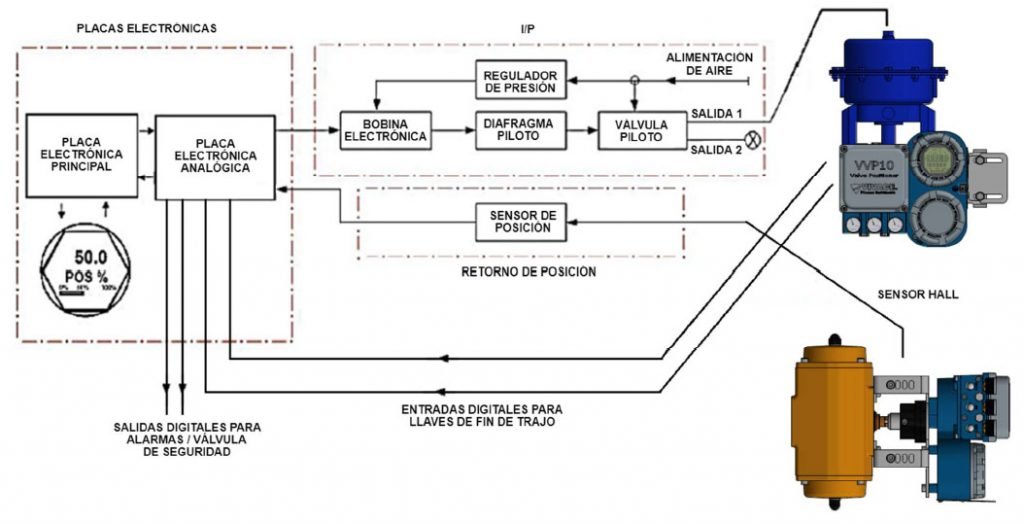

El Posicionador Electroneumático HART Para Válvulas de Control modelo VVP10-H recibe una señal de setpoint (SP) vía lazo de 4-20 mA de entrada (o valor del usuario, cuando esta el modo de corriente deshabilitado) y ejecuta un algoritmo de control PID utilizando la lectura de posición del sensor Hall a través del convertidor A/D. El control genera una corriente que actuará en la bobina electromagnética, a fin de accionar el módulo I/P que posicionará la válvula/actuador. El VVP10-H también tiene un retorno de posición a través de una señal analógica (4-20 mA), actualizada de forma instantánea al posicionamiento del sistema.

Posicionador-electroneumatico-hart-aplicacion-generalAplicación General o Remoto

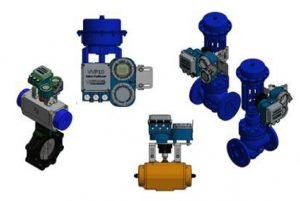

Permite fácil instalación, configuración y puesta en marcha, es adecuado para varios tipos de válvulas, independientemente de la acción (simple o doble) o tamaño del conjunto actuador/válvula. El VVP10-H posee modelos de imán lineales y rotativos para medición y control de posición sin contacto en sistemas de cualquier tipo.

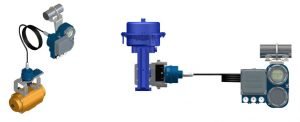

Para aplicaciones expuestas a altas temperaturas (hasta 105 °C), vibraciones o lugares de difícil acceso, el VVP10-H tiene la opción de sensor remoto, garantizando un mejor rendimiento y una vida útil al posicionador.Posicionador-electroneumatico-hart-aplicacion-remota

El cable suministrado por Vivace Process Instruments es blindado, lo que proporciona una excelente protección contra interferencias electromagnéticas.



Características Principales del Posicionador Electroneumático HART Para Válvulas de Control modelo VVP10-H.

  • Alto Rendimiento, Compacto, Alta Robustez en Condiciones Severas
  • Protocolo de Comunicación HART® 7
  • Tecnología de Bobina Electrónica
  • Sensor de Posición sin Contacto (Sensor Hall)
  • Retorno de la Posición 4-20 mA NAMUR NE 43
  • Adecuado a la Mayoría de las válvulas/Actuadores de Simple o doble acción
  • Sensor de Posición Remoto para Aplicaciones con Alta Vibración y Alta Temperatura
  • Auto Calibración de Posición y Auto Sintonía PID
  • Curvas de Caracterización Estándares o Tabla
  • Sensores de Presión de Alimentación y Salidas, Alimentación de Aire: 20 a 140 psi
  • Diagnósticos Avanzados:
    • Firma de la Válvula (FST)
    • Partial Stroke Test (PST)
  • Trazo del Actuador:
    • Lineal 3 a 100 mm
    • Rotativo 30 a 120°
  • LCD 5 dígitos, giratorio, multifunción y bargraph
  • 02 entradas Digitales (Fin de Trazo) y 02 Salidas Digitales (Válvulas Solenoides de seguridad)
  • Alimentación Sin Polaridad: 12 a 45 Vdc
  • Temperatura de Operación: -40 a 85 °C
  • Ajuste Local via Llave Magnética
  • Configuración, Calibración, Monitoreo y Diagnósticos vía EDDL y FDT/DTM

Especificaciones Técnicas y Físicas

Rendimiento:

Linealidad: < ±0.1% Fondo de Escala (con tabla de usuario)

Resolución: < 0.1% Fondo de Escala

Repetibilidad:< 0.1% Fondo de Escala

Histéresis: < 0.1% Fondo de Escala

Efecto del Suministro de Presión: Despreciable

Sensor de Posición: Sensor sin contacto mecánico, por efecto Hall, Local o Remoto

Alimentación del Equipo: 4-20 mA, sin polaridad; Impedancia de entrada 500 C / 20 mA.

Alimentación para Retorno de Posición: 12-45 Vdc (colector abierto), Aislamiento 1500 Vdc (Retorno 4-20 mA @12 bits, 4 uA resolución, 0.1% exactitud)

Protocolo de Comunicación / Configuración:

HART 7

Configuración remota a través de herramientas basadas en EDDL o FDT/DTM.

Configuración local a través de llave magnética.

Certificación en Área Clasificada: Intrínsecamente Seguro y a Prueba de Explosión (pendiente)

Presión de Alimentación de Aire / Rango de Salida de Presión: 1.4 – 9.65 bar (20 -140 psi). Libre de aceite, suciedad y agua, según la norma ANSI/ISA S7.0.01-1996. / De 0 a 100% de la entrada de alimentación de aire

Consumo de Aire: 40 psi (2.8 bar): 6 l/min (0.21 cfm) 80 psi (5.5 bar): 9,5 l/min (0.34 cfm)

Capacidad de Caudal: 116 psi (8 bar): 283 l/min (10 cfm);

Caracterización del Setpoint: Lineal, Igual Porcentaje, Apertura Rápida y Tabla de Usuario con hasta 16 puntos

Límites de Temperatura Ambiente:

Ambiente: -40 a 85 °C (-40 a 185 °F).

Almacenamiento: -40 a 90 °C (-40 a 194 °F)

LCD: -10 a 80 °C (14 a 176 °F) operación. -40 a 85 °C (-40 a 185 °F) sin daños.

Operación del Sensor Remoto: -40 a 105 °C (-40 a 221 °F).

Límites de Humedad: 0 a 100% RH (Humedad Relativa no condensable)

Efecto de Vibración: ±0.3%/g del span durante las seguintes condiciones: 5-15 Hz para 4 mm de dislocamiento constante. 15-150 Hz para 2g. 150-2000 Hz para 1g. Según la IEC60770-1.

Efecto de la Interferencia Electromagnética: Según la norma IEC 61326:2002

Display LCD: 5 Dígitos, giratorio, multifunción y con bargraph

Trazo de Movimiento:

Lineal: 3 a 100 mm

Giratorio: 30 a 120°

Tipo de Acción: Directa y Reversa, Simple y Doble, Aire para Abrir o para Cerrar

Auto Calibraciones y Diagnósticos Avanzados:

Auto Calibración de Posición y Auto Sintonía PID

Diagnósticos de FST (Firma de la Válvula) y PST (con sensores de presión)

Montaje: Con soportes universales para actuadores/válvulas lineales y rotativas

Sensores de Presión – Opcional: Para la medición de la alimentación de aire, salida 1 y salida 2.

Entradas Discretas (Fin de Trazo) – Opcional: 2 entradas de contacto seco aisladas galvanicamente entre si

Salidas Discretas (Accionamiento de Válvula/Solenoide de Seguridad) – Opcional: 2 salidas colector abierto, máx. 400 mA, 24 Vdc

Conexión Eléctrica: 1/2 – 14 NPT

Conexiones Neumáticas:

Alimentación y Salida: 1/4 -18 NPT.

Manómetro: 1/8 – 27 NPT

Material de la Carcasa: Aluminio / Plástico (sólo la tapa del compartimiento neumático)

Peso Aproximado: 3 kg (sin soporte de montaje)

Manómetros – Opcionales: Monitoreo de las presiones de entrada y salidas. Escala de 0-160psi. Caja en ABS, pantalla en policarbonato y conexión en latón.



Si a quedado con alguna duda o desea más información sobre los posicionadores electroneumáticos puede visitar la sección contacto y un profesional le atenderá su consulta.
